設計ウインドウ

Syndiy では「（仮想的な）部品」どうしの接続および設定値によって音の生成のしかたを作ります。
これは「設計ウインドウ」で行います。
ここでの設計と音色プログラムは、１つのファイルに保存されます。



部品
「部品」を追加するには、「設計メニュー」の「部品を追加」から部品を選びます。
「部品」の左側は「入力端子」、右側は「出力端子」です。
１つの「出力端子」から、複数の「入力端子」に接続できます。

「端子」どうしの接続では、間に１つだけ水平区間を使用できます。
信号が左から右に向かうよう配置し、逆方向の接続を最小限にすると良いでしょう。

OUTPUT
部品「OUTPUT」は最終的な音声出力を表します。
「OUTPUT」は１つだけ使用できます。
直接もしくは間接的に「OUTPUT」に接続されている部品だけが動作します。
（他に「JKO」（ジャック出力）に接続されている部品も動作します）

処理負荷
右上には「処理負荷の概算見積もり」を表示します。
上側は実際に動作する部品の「処理負荷」の合計です。
下側の括弧内は、実際には使用されていない（動作しない）部品も含めた「処理負荷」の合計です。
処理負荷は「発音数」設定によっても変化します。

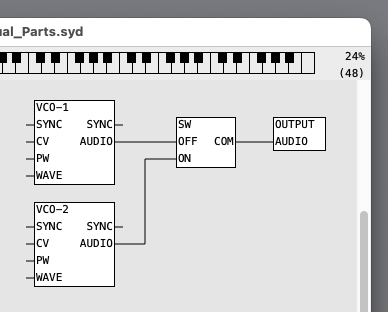

上図の例では、「SW」（スイッチ）が「OFF」の状態で（表示では区別できません）、「VCO-1」だけが「OUTPUT」に接続されています。
「VCO-1」だけが「実際に動作」し、「VCO-2」は動作しません。
「実際に動作」する場合の「処理負荷」の合計概算が「24％」です。
仮に「VCO-2」も動作した場合の「処理負荷」の合計概算が「48％」です。
（たとえば、「SW」を「Add」（加算）に換えると、「VCO-2」も常に動作します）

部品を置いただけでは「処理負荷」の合計概算に含まれません（括弧内にも）。
「OUTPUT」（もしくは「JKO」）に直接もしくは間接的に接続されている部品だけが含まれます。

「処理負荷の概算見積もり」は、特定の条件での実測値をもとに算出したものです。
実際に使用する部品の組み合わせ、数、接続などによって、「実際の処理負荷」とは同じにはなりません。

SyndiyCore の仕組み上、「処理負荷」がどんなに小さくても、「絶対に音の途切れは起きない」ということは保証できません。
SyndiyIO を介した操作や MIDI 入力に対する反応が遅い場合は、「実際の処理負荷」が大きく、動作に余裕がないことの表れです。
音の途切れが発生しやすくなる目安となります。

設計段階で 100％ 未満を目標とし、実機（SyndiyCore）での動作確認で変更／調整するのが良いでしょう。

パソコンの方が性能が高いので、「試奏」で問題なくても、SyndiyCore では性能不足である場合があります。
逆に、「試奏」中にメニューなどの画面操作によって音が途切れる場合があります。
このような音の途切れは SyndiyCore には該当しません。

試奏
「試奏」を選択状態にすると、パソコンの音声出力で音を確認できます。
MIDI 入力を使用できる場合、「MIDI」と表示します。
外部 MIDI キーボードで「KBD」のノート／ゲート信号を発生できます。
パソコンの音声出力のサンプリングレートが 44.1 kHz ではない場合、SyndiyCore での発音とは音質が異なる可能性があります。

受信 MIDI チャンネルは「1」に固定です。
使用する MIDI 入力装置は、メニューの「MIDI 入力」で指定します。

鍵盤の図をマウスでクリックしてノート／ゲート信号を発生できます。
