Syndiy 使用製作例 SYNTHIA

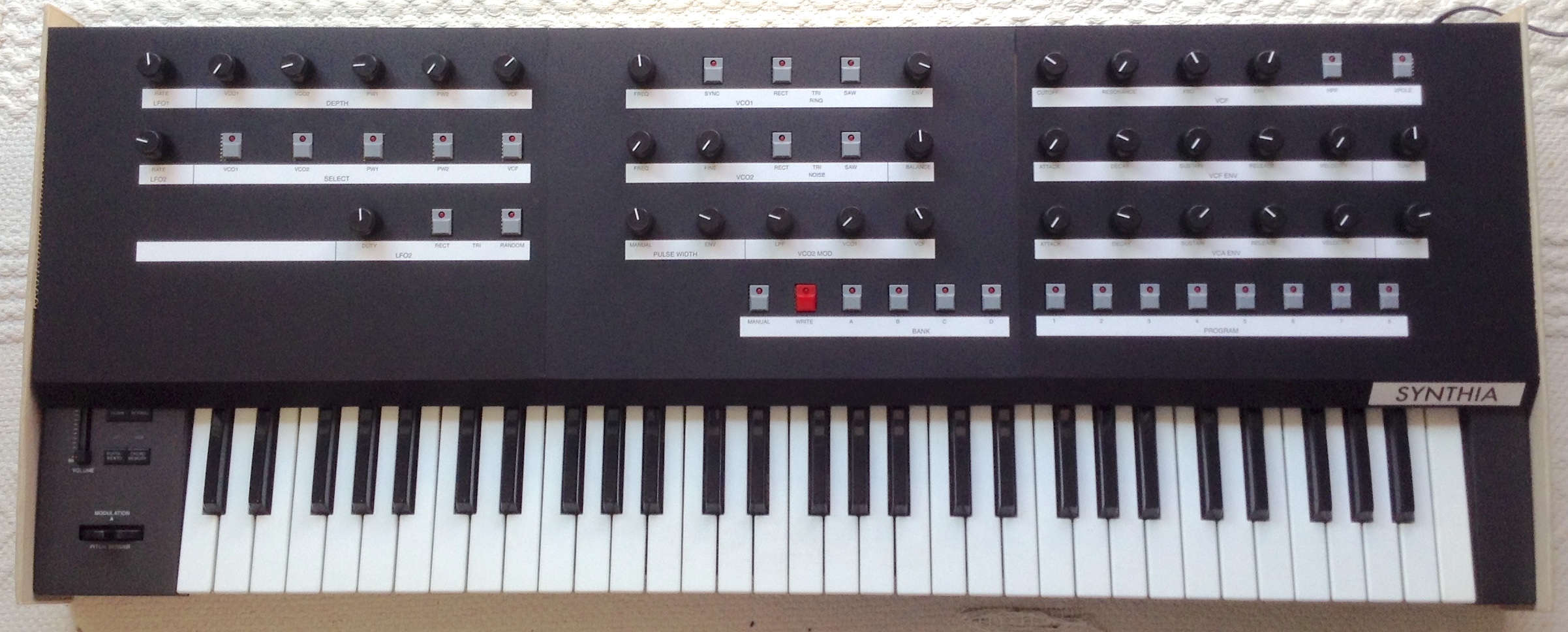

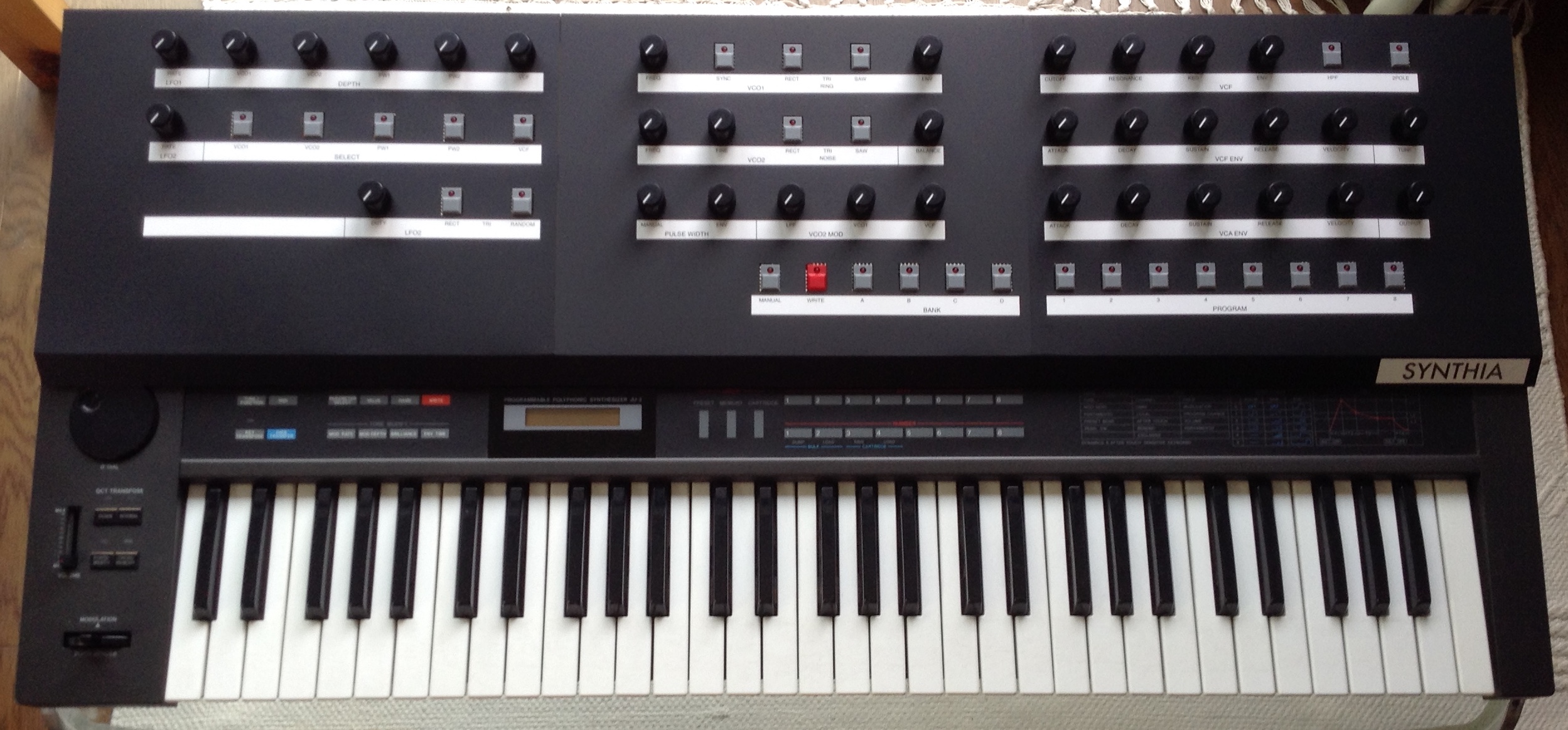

Syndiy を使用した製作例「SYNTHIA」（シンシア）です。
両側はとりあえずダンボールで目隠しです。
本当は黒地に白文字にしたかったのですが、現在では手頃な方法が思い浮かばず、妥協しました。
とにかく切削加工を極力減らすようにしました。
0.3mm 厚の塩ビ板で、穴あけはわりと楽でした。
ペラペラなので適当に補強しました。
ツマミの数を抑えるよう意識しましたが、昔の製品に比べやや多くなってしまいました。
左下の空きスペースは、今後の機能追加で埋まっていく予定です。
やはりアルペジエーターは欲しいです。

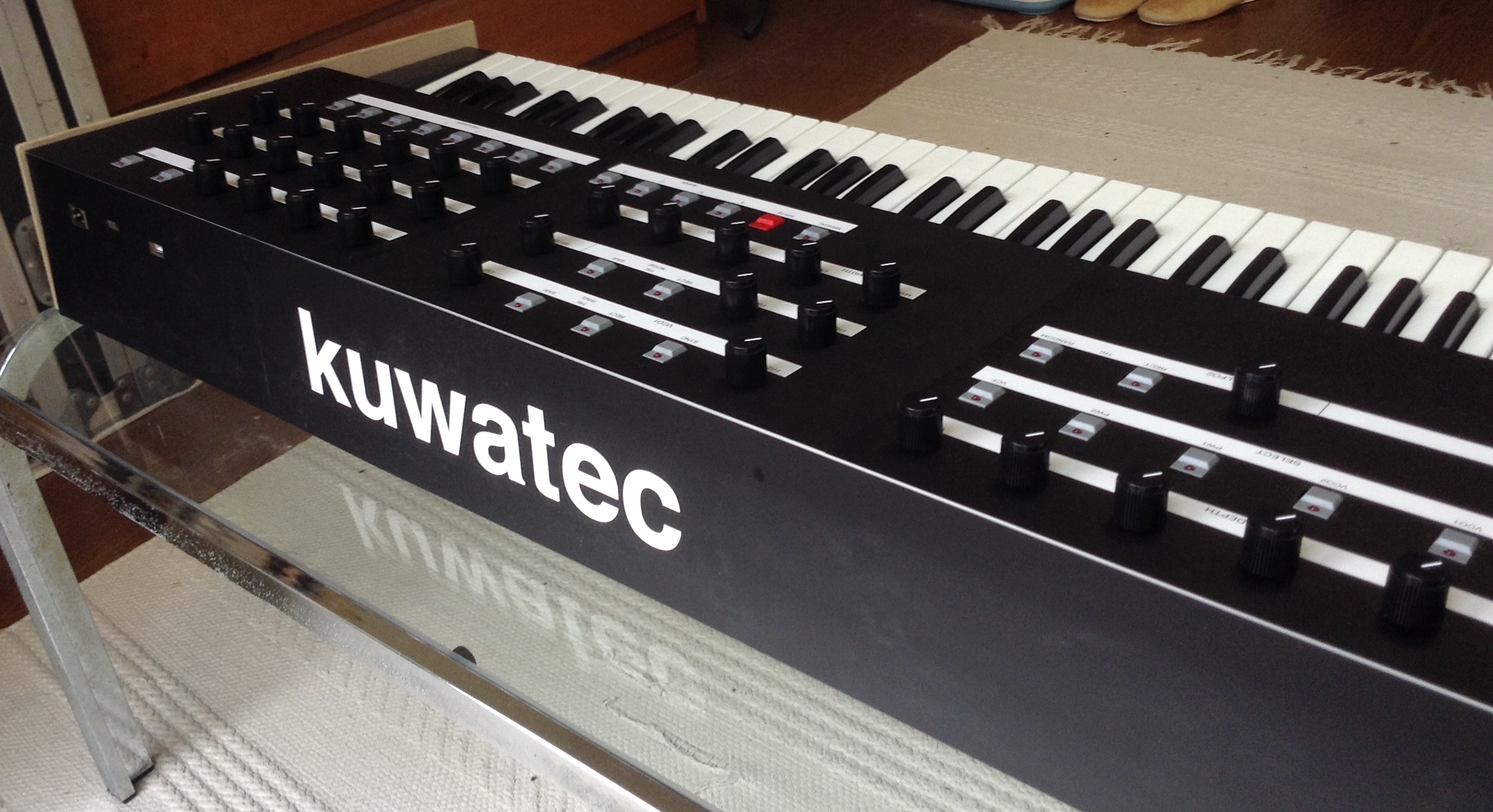

実は αJuno-2 の上に乗っかっていて、その鍵盤で演奏します。
直接 MIDI 接続しています。
鍵盤がベロシティ対応なので好都合です（まぁ弾けないのですが）。
本来は最近の MIDI キーボードコントローラーを使用するところです。

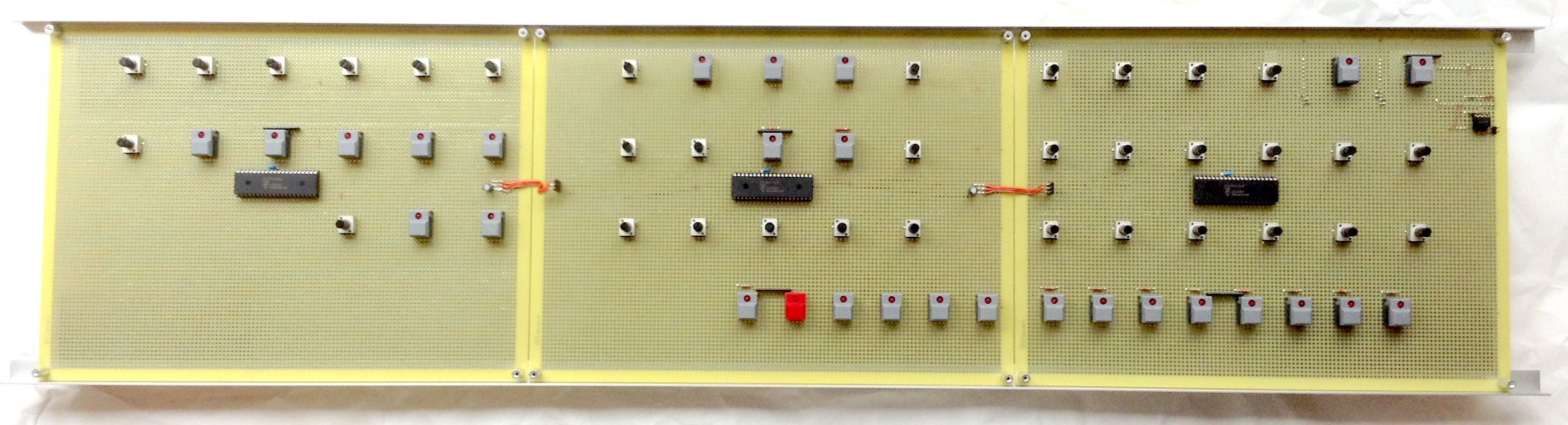

その内部。
基板３枚で 61 鍵キーボードにちょうど良い幅になりました。
２本のアルミアングルにねじ止めしているだけで、だいぶ軽くできました。
これで構造的にも電気的にも完結しています。
各基板に SyndiyIO が１個あります。
基板間は３本線だけで接続しています。

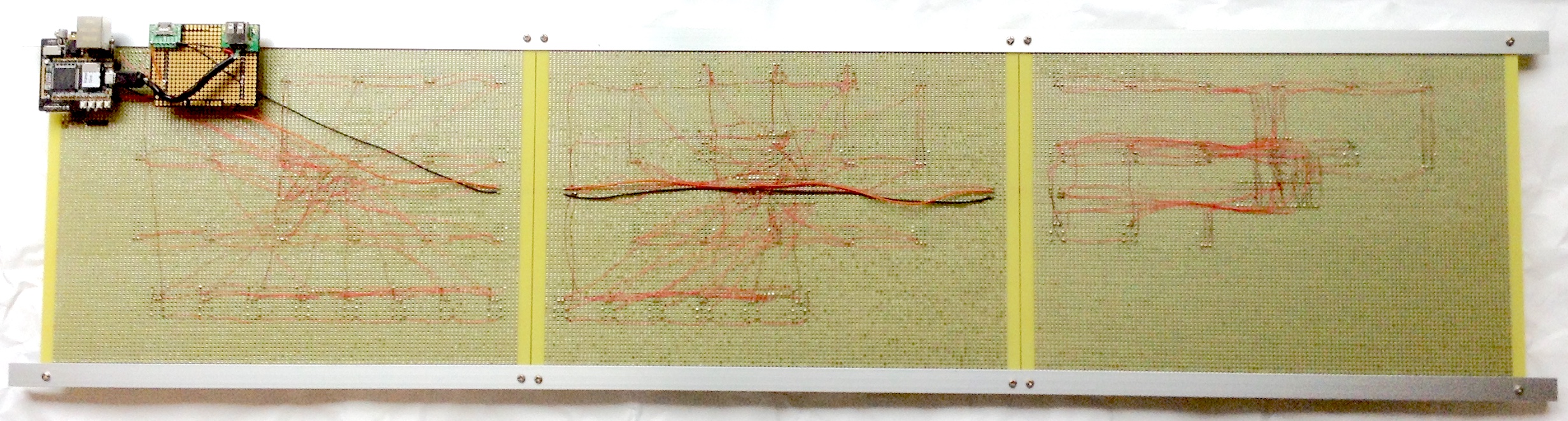

裏側はそれなりに大変なことになっています。
それでも可変抵抗器やスイッチのつなぎ込みは一定のパターンなので難しくはなかったです。

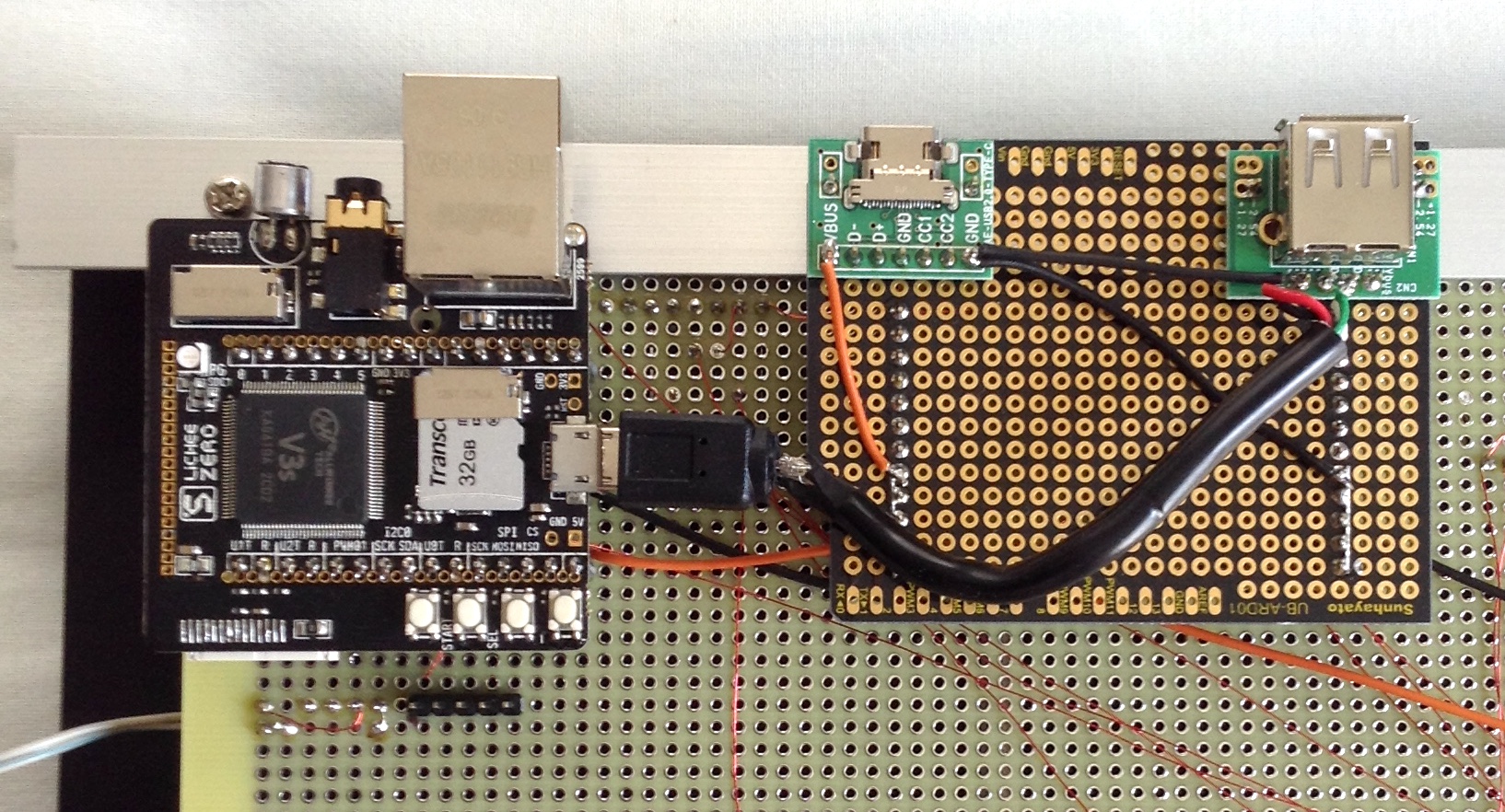

左上に SyndiyCore があります。
電源は USB Type-C コネクターで、AC アダプターを使用します。
USB Type-A コネクターで、オーディオインターフェースを外付けで接続します。

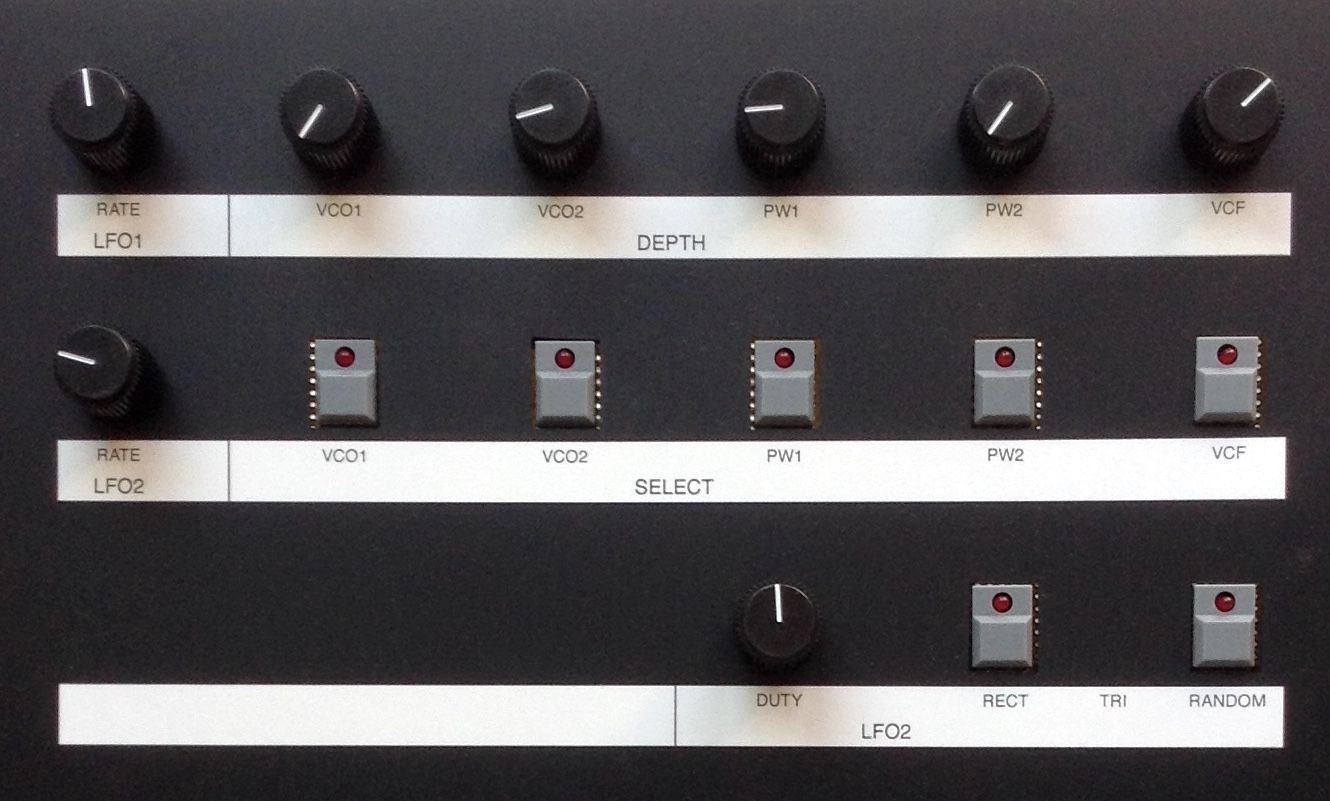

フロントパネル左側は LFO です。
LFO が２つあります。
LFO1 は三角波のみ。
LFO2 は三角波、矩形波、不規則を選べ、デューティーを変えられます。
この波形選択には「スイッチ グループ」を使用していて、両方 OFF の時は三角波になります。
適用先ごとに LFO1/2 の選択と量を調節できます。

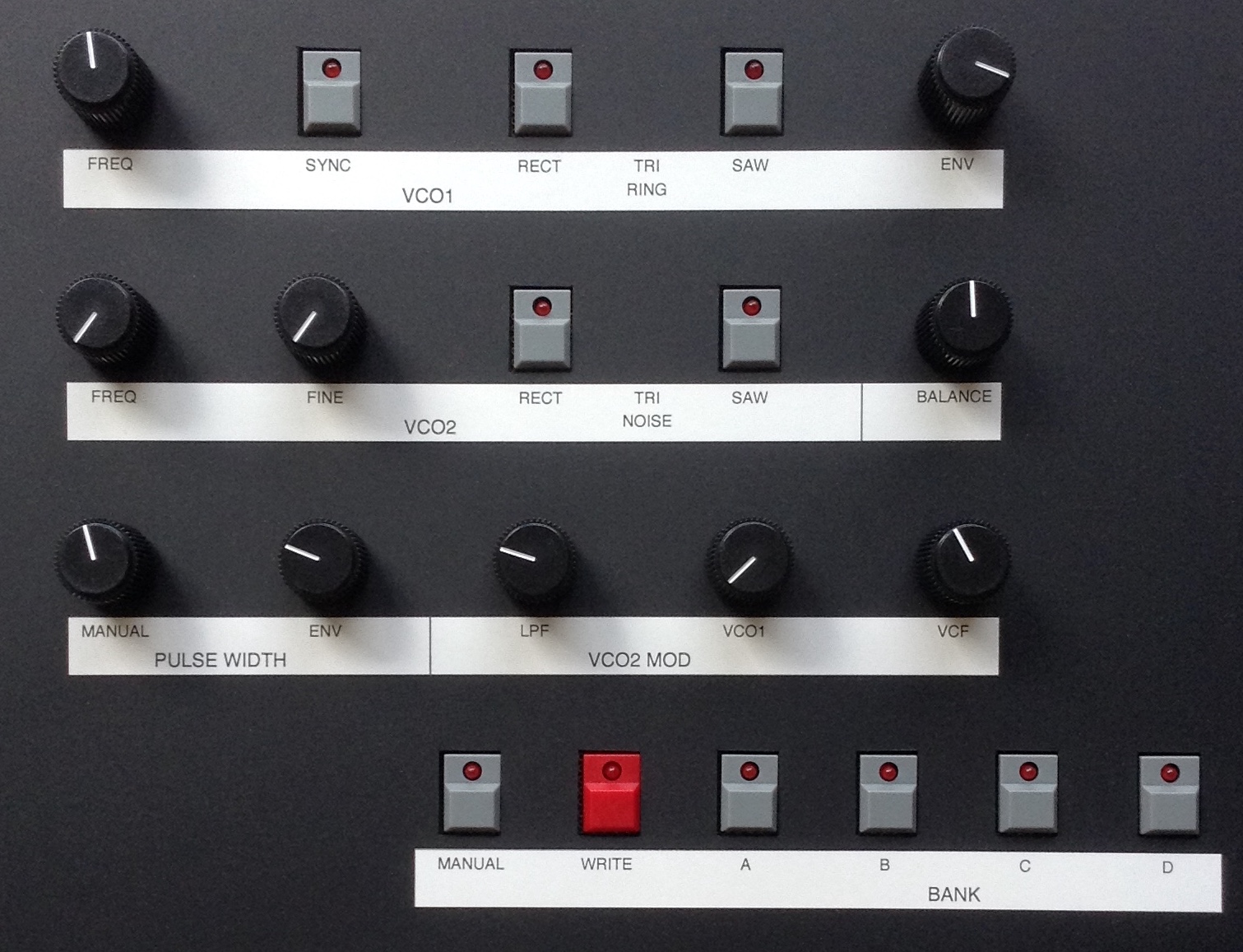

中央はオシレーターです。
2VCO です。
FREQ は「POT」の「Division」（分割）を使用した、半音単位の音高です。
VCO1 は三角波、ノコギリ波、矩形波、そしてリングモジュレーターを選べます。
VCO2 は三角波、ノコギリ波、矩形波、そしてノイズを選べます。
リングモジュレーターは VCO1 の矩形波と、VCO2 の任意波形（ノイズ以外）を使用します。
ここでも「スイッチ グループ」を使用して、両方押すと VCO1 はリングモジュレーター、VCO2 はノイズになります。
両方 OFF で三角波です。
なお、VCO1/2 の RECT どうし、および SAW どうしはそれぞれ別々の「VDSw」を形成しています。
１つの VDSw を形成するスイッチどうしの複数同時押下には対応しませんが、別々の VDSw は同時押下できます。
VCO1 は VCF 用エンベロープで変調でき、ENV で量を調節します。
この ENV は最小位置と最大位置で「0」になり、左右で極性を変えられます（中央で不連続）。
これには「Sign」を使用しています。
VCO1/2 の混合には「Bal」を使用して、最大振幅が変わらないようにしています。
矩形波のパルス幅は手動の他、LFO および VCF ENV で変調できます。
VCO2 によって VCO1 および VCF を変調できます。
この時ローパスフィルターを適用でき、たとえばノイズの高域を変えた上で適用できます。
「音色プログラム」機能で、15 バンク x 8 プログラムの音色を記憶できます。
バンク スイッチは複数同時押下が必要ですので、VDSw は使用できません。

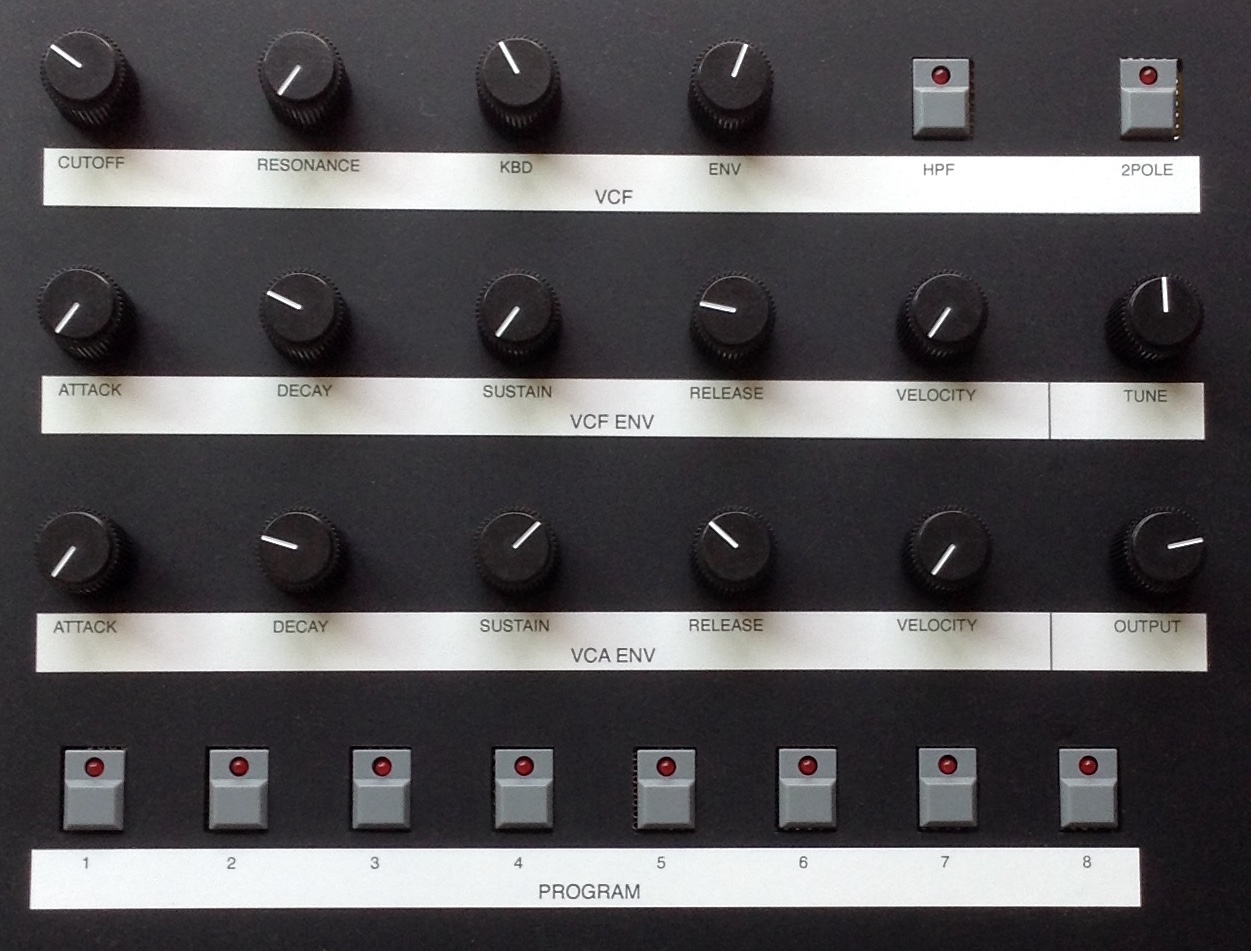

右側は VCF と VCA です。
LPF を使用した擬似的な HPF を選べます。
4POLE（-24dB/oct）と 2POLE（-12dB/oct）を選べます。
ベロシティ感度を調節できます（まぁ弾けないのですが）。
当初、VDSw を使用することはないだろうと思っていましたが、いきなりこのセクションで必要になりました。
（スイッチ 10 個、可変抵抗器 16 個、LED 10 個、計 36 個に対して SyndiyIO の入出力 34 個）
プログラムスイッチを複数同時押下する操作はないので、4 個ずつの VDSw を２組使用しました。
8音ポリです。
処理負荷概算見積もりは 97％ です（2023年 10月 現在） 。
操作感に問題は感じられません。
要するにこれがやりたかっただけです。
