使用例、設定例
ここではいくつかの使用例と、それに対応する設定例を挙げます。
Ex8 では8ポートまで同様に使用できます。
全ポート個別出力

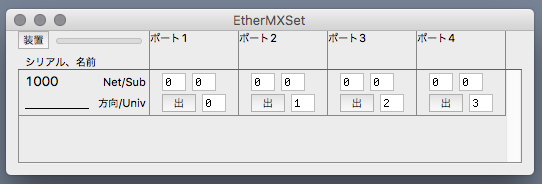

4つの DMX ポートへ、それぞれ別のポートアドレスの信号を出力します。
全ポート個別入力
4つの DMX ポートからの入力を、それぞれ別のポートアドレスの信号としてネットワークへ送信します。
出力と入力の併用
3つの DMX ポートへ、それぞれ別のポートアドレスの信号を出力します。
また、1つの DMX ポートからの入力を、ネットワークへ送信します。
並列出力
2つの DMX ポートへ、1つのポートアドレスの信号(同じ内容)を出力します。

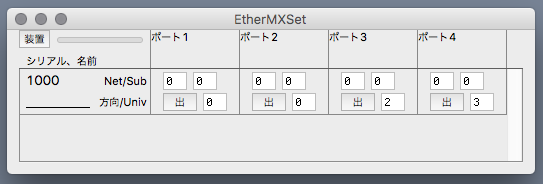

設定例ではポートアドレス「0」の信号を、ポート 1 と 2 に出力します。
同様のことを3つ、もしくは4つのポートに対してもできます。
スプリッター(splitter、分配器)
ネットワークとは無関係に、単体でスプリッターのように使用できます。

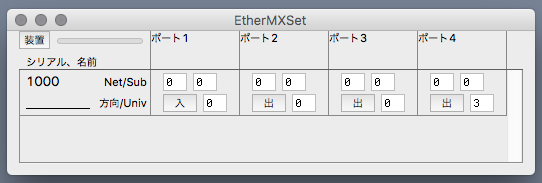

設定例ではポート 1 の入力を、ポート 2 と 3 に出力します(ポートアドレス「0」)。
同様に、3つのポートに出力することもできます。
この設定のままネットワークに接続すると、ポート 1 の入力をポートアドレス「0」としてネットワークにも送信します。
また、ネットワークからのポートアドレス「3」の信号を、ポート 4 に出力します。
(ポート 2 と 3 には、ネットワークからのポートアドレス「0」の信号をマージ(併合)して出力します)
DMX ポートからの入力は、常にネットワークへも送信されます。
(ただし、「
予備入力
」は始動されるまで送信されません)
マージ(merge、併合)
ネットワークとは無関係に、単体でマージのように使用できます。
2つの DMX ポートからの入力をマージ(HTP)し、他の DMX ポートへ出力します。
設定例ではポート 1 と 2 の入力をマージして、ポート 3 に出力します(ポートアドレス「0」)。
同様に、3つのポートの入力をマージすることもできます。
この設定のままネットワークに接続すると、ポート 1 と 2 の入力をマージしたものを、ポートアドレス「0」としてネットワークにも送信します。
もしネットワークからポートアドレス「0」の信号を受信すると、それもマージしてポート 3 に出力します。
また、ネットワークからのポートアドレス「3」の信号を、ポート 4 に出力します。
2系統のマージ
2つの DMX ポートからの入力をマージ(HTP)し、ネットワークへ送信します。
これを2系統別々に行えます。

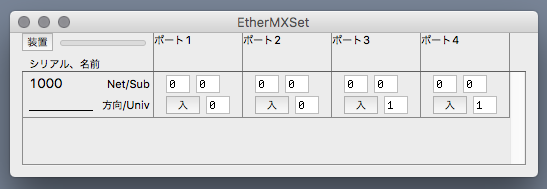

設定例ではポート 1 と 2 の入力をマージして、ポートアドレス「0」として送信します。
また、ポート 3 と 4 の入力をマージして、ポートアドレス「1」として送信します。
予備入力
(DMX)

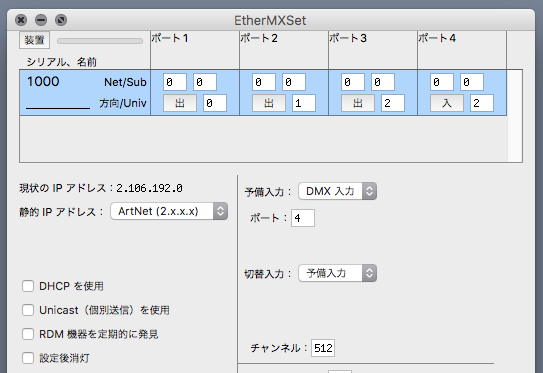

1つの DMX 入力を予備(バックアップ)として使用する例です。
設定例では、平常時はネットワークからのポートアドレス「2」の信号を、ポート 3 へ出力します。
(「平常時」とは、ポート 4 の入力の始動チャンネル(512)が 128(50%)未満の場合です)
ポート 4 の入力の始動チャンネル(512)が 128(50%)以上になると、ポート 4 からの入力だけをポート 3 へ出力します(ポートアドレス「2」)。
このとき、他の信号(ネットワークおよび他の入力ポートから)はポート 3 へ出力しなくなります。
(ポート 4 からの入力は、ポートアドレス「2」としてネットワークへも送信します)
Art-Net マージ動作
について
別々の機器(異なる IP アドレス)から同じポートアドレスの信号を受信した場合、それらをマージします。
設定例では、ネットワークからのポートアドレス「0」の信号をマージして、ポート 1 へ出力します。
入力ポートからの信号も同様の扱いでマージします(装置内通信)。
このようなマージ動作の送信元を、最大2カ所まで扱えます。
はじめに受信した2つの送信元が対象となり、それ以外の送信元からの信号は無視します。
ただし、一定の時間(10 秒以上)信号を受信しないと、他の送信元に切り替えます。

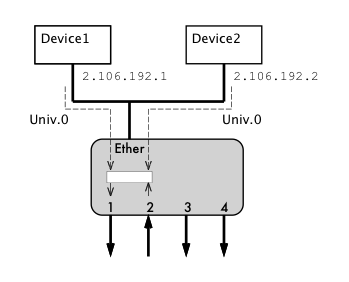

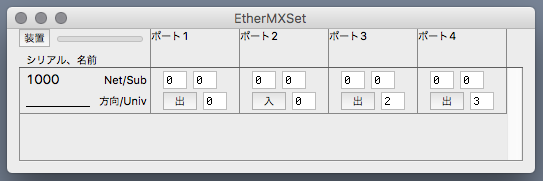

下図の例ではポートアドレス「0」の送信元が3つあります。
(最大2カ所まで扱えるので、いずれか1つは使用されません)

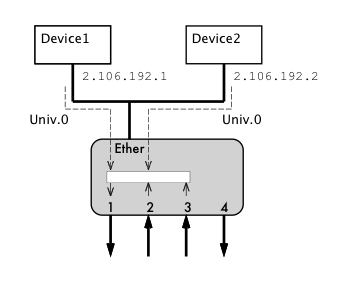

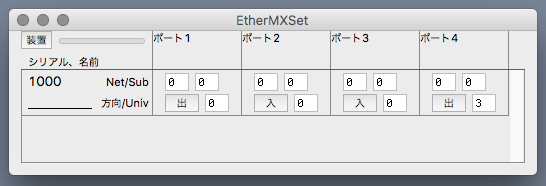

下図の例でも、ポートアドレス「0」の送信元は3つです。
これは複数の DMX 入力ポートからマージした結果を、Art-Net マージの1つの送信元として扱うためです。
