機種別コントローラー

特定の機器に応じた表示/制御をします。
各パラメーターはそれぞれの機器が持つ機能に対応します。

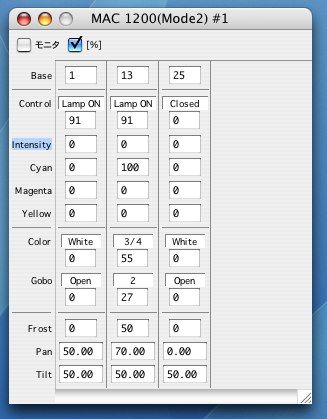

(下図は Martin Professional MAC 1200(Mode2) の例)




機種別コントローラーの識別名
識別名」として、現在読み込まれている(あるいは最後に保存した)シーンファイル(.dme)のファイル名を使用します。

モニタ
この機能への入力状態を表示します。この場合パラメーターの操作はできません(Base の変更、追加、削除はできます)。

値形式
チャンネル値の表示形式を指定します。
2つのチャンネルを使用する(16ビット)パラメーターの最大値表示形式で選びます。



同時変更方法
複数の装置が選択されていて、その中の1つのパラメーターを変更するときに、他の装置をどのように変更するか指定します。

装置を読み込み...(ファイルメニュー)
機器設定およびシーンメモリをファイルから読み込みます。

装置を保存(ファイルメニュー)
機器設定およびシーンメモリをファイルに保存します。
選択範囲も保存します。

削除(編集メニュー)
選択されている装置を削除します。


機種メニュー



選択範囲
選択範囲に関する操作をします。
選択範囲は単独ファイルに保存される他、機器設定ファイル(下記)にも保存されます。

全装置を選択
すべての装置を選択状態にします。

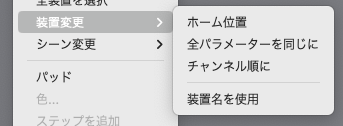

装置変更
装置パラメーターを変更するのに便利な機能を用意してあります。



ホーム位置
Pan と Tilt パラメーターを中央(50%)にします。
選択されている装置の Pan と Tilt パラメーターに適用されます。

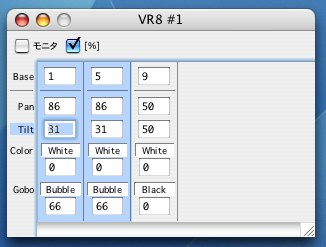

全パラメーターを同じに
選択されている装置の設定をすべて同じにします。
元になる設定は数値入力部が選択状態になっている装置です。
(下図の例では2台目の装置の全パラメーターが、1台目(数値入力部が選択状態になっている)と同じになります。)



チャンネル順に
Base チャンネル順に装置を並べ変えます。

装置名を使用
これを選択すると、各装置に任意の名前を付与できます。


装置名の使用/不使用、および各装置の名前は「機器設定ファイル」(下記)に保存されます。
また、「キューシート」の「スナップショット」ファイルにも保存されます。
(明示的にファイルに保存しないと設定は失われます)

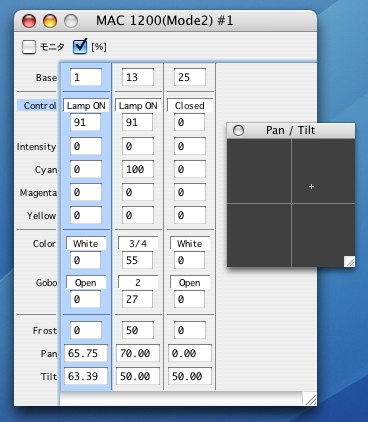

パッド
Pan と Tilt パラメーターを同時に調整するためのウインドウを表示します。
この中でマウスカーソルを動かすと、選択されている装置の Pan と Tilt パラメーターが変更されます。
ボタンを押したまま動かすと、押しているあいだだけ動きます。
一度クリックして動かさずに離すと、ボタンを押していなくても動きます。もう一度クリックすると止まります。
パッド ウインドウがキー入力受付状態の場合(タイトルバーをクリックして強調表示にする)、矢印キー(上下左右)で変更できます。
Pan と Tilt にそれぞれ2チャンネル使用している場合、Shift キーを併用して微調整できます。




色...
「Red」「Green」「Blue」または「Cyan」「Magenta」「Yellow」のパラメーター組がある場合、「システム提供の色選択ウインドウ」を使用してこれらのパラメーターを設定できます。
選択されている装置のパラメーターが変更されます。
「システム提供の色選択ウインドウ」にはいくつかの色設定を記録できる機能があるので、同じ色を複数のシーンに設定する場合に便利です。

装置を追加...
「装置」を追加します。
追加する台数を指定できます。
既存の装置が選択状態になっていると、このメニューは「装置を複製」になり、この場合は選択されている装置と同じ設定の装置を追加します。
(「装置を追加...」では、追加した装置のシーンデータ(ステップ)は空のままです。
「装置を複製」ではシーンデータも複製しますので、場合によってはこちらの方が便利です)

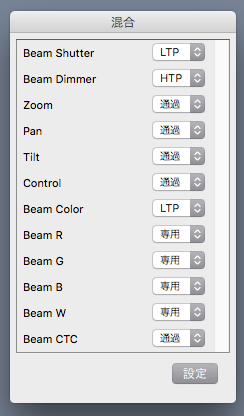

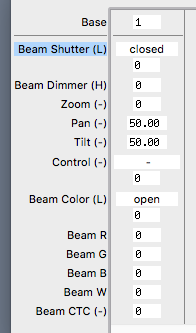

混合
パラメーターごとに、入力信号との混合方法を設定します。
2つのチャンネルを使用するパラメーターも適切に混合します。







シーンモード
シーンモードの使用/不使用を切り替えます。

MIDI
MIDI コントローラーの使用に関する設定をします。


Base
機器の基準チャンネルを指定します。
同じウインドウ内の他の機器と重複している場合は太字で表示します。
「Base」をクリックすると「Unit」に変わります。この場合は左端から1ではじまる装置番号を表示します。


装置の選択操作
各装置の「余白」をクリックして選択状態を変更できます。
Shift キーを押しながらクリックすると既存の選択範囲を拡張/縮小し、連続した一塊の範囲になります。
Ctrl キー(Windows)/コマンドキー(Mac)を押しながらクリックすると、既存の選択範囲に対して個別に追加/除去します。
それ以外は新たな選択範囲を設定します。
ウインドウの余白をクリックすると、装置選択を解除できます。

複数装置のパラメーター同時変更
パラメーターを変更する装置が選択状態の時、他の選択されている装置にも同じ値が同時に設定されます。


取り消し/再実行(編集メニュー)
変更操作を取り消し/再実行できます。
取り消し可能な回数は機種、装置数、ステップ数などにより変わります。
目安として、10 個のパラメーター(チャンネル)を持つ機器を 10 台制御する場合で、各シーンの各パラメーターに1ステップずつ設定していると、
シーン編集(切り貼り) : 約 50 回
全装置、全パラメーターのステップタイミング(100 個のステップ)を同時変更 : 約 100 回
10 個の LFO を同時変更 : 約 500 回
10 個のステップを同時変更 : 約 1000 回
10 個のパラメーターを同時変更 : 約 1000 回


縦縮小表示
パラメーターの数が多くて画面に収まりきらない場合、自動的に「選択コントロール」を横方向に並べることで高さを抑えます。
表示設定」でフォントサイズを小さくすることで、表示を小さくすることもできます)。

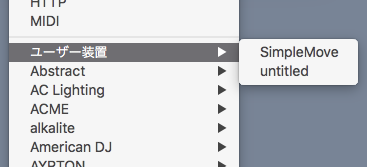

ユーザー装置
ユーザー様作成の機種定義ファイルを使用することもできます。
ユーザードキュメント(文書)フォルダー内の「DoctorMX Equipments」フォルダー内にある機種定義ファイルは、「ユーザー装置」メニュー内に現れます。
ファイル名で識別されます。
フォルダー構成(階層)はあとから変更できます。
機種定義ファイルの作成には、弊社製 DeqEdit アプリケーションプログラムをご利用いただけます。




対応機種
現在下記の機種用のウインドウが用意されています。
これ以外の機種でも、仕様が入手できるものであれば御要望に応じて提供することも可能ですので、メールでお知らせ下さい。
Abstract
 VRX Colour
 VRX Gladiator
 VRX Star
 VRX Scan
 VR8R
 VR8

AC Lighting
 Color Bar CB-Q2010
 Color Par CP-Q1910
 LED Par Q368

ACME
 CM-300ZRII
 CM-350ZII
 CM-70Z
 LED-256D RGBW
 MH-666A
 MP-300Z
 XA-400 SPOT

alkalite
 OCTOPOD 75

American DJ
 5P HEX
 12P HEX
 18P HEX
 Accu Roller 250
 Accu Scan 250
 COB Cannon Wash
 DEKKER LED
 Dotz Par
 Dotz Par 100
 ENCORE FR50Z
 Flat Par QA5X
 Flat Par QWH12X
 Flat Par Tri18
 Focus Spot 4Z
 Focus Spot 6Z
 Focus Spot One
 Focus Spot Two
 H2O DMX Pro
 Ikon Profile
 Inno Color Beam Z19
 Inno Pocket Beam Q4
 Inno Pocket Spot
 Inno Pocket Wash
 Inno Pocket Z4
 Inno Spot ELITE
 Inno Spot LED
 Inno Spot Pro
 Jelly Par Profile
 JOLT300
 Mega 64 Profile Plus
 Mega Bar LED RC
 Mega Flash
 MEGA HEX PAR
 Micro Wash RGBW
 P64 LED
 Par Z120 RGBW
 Par Z4
 Pocket Pro
 ProPar 56RGB
 Quad Phase HP
 Saber Spot RGBW
 STARBURST
 Stinger II
 Stinger Spot
 ULTRA HEX BAR 12
 UVLED BAR16
 Vizi BSW 300
 Vizi LED Spot
 X-Scan LED Plus

ArKaos
 MediaMaster

ARRI
 SkyPanel-C
 SkyPanel-RP

ASTERA
 AX2 PIXELBAR-50
 AX2 PIXELBAR-100
 HELIOS TUBE
 HydraPanel
 HYPERION TUBE
 NYX BULB
 PixelBrick
 TITAN TUBE

AVE
 AVE QUADPRO-FLAT

AYRTON
 Diablo
 MAGICPANEL-R
 Mistral
 nandobeam S3

BETOPPER
 LM30A
 LM70S
 LM0910RG

BICLIGHT
 BICLED-R

Blizzard Lighting
 HotBox RGBW

CHAUVET
 COLORado Batten 72X
 COLORado2 Quad Zoom
 COLORdash Par H7IP
 Maverick MK2 Spot
 onAir IP Panel1
 onAir IP Panel2
 Ovation F-915FC
 Rogue R1X Spot
 Rogue R1X Wash
 Rogue R2 Spot
 Rogue R2X Spot
 Rogue R2X Wash
 SlimPAR PRO RGBA

Clay Paky
 Alpha Profile 1200
 Alpha Profile 1500
 Alpha Spot HPE 300
 Alpha Spot HPE 700
 Alpha Spot HPE 1500
 Alpha Wash 700
 Alpha Wash 1500
 B-EYE K10
 B-EYE K10 EASY
 B-EYE K20 Bazooka
 Combicolor
 Golden Scan 2
 Golden Scan 3
 Golden Scan 3x
 Golden Scan HPE
 MiniScan
 MiniScan HPE
 Mythos
 Pinscan
 Polycolor
 ReflectXion
 Sharpy
 Sharpy Wash 330
 Silverado
 Stage Scan
 Super Scan
 Super Scan Zoom
 Super Scan ZoomX
 Tiger MRG
 Tiger MultiColor
 Tigerscan
 Tigerscan MRG
 Tornado

Coburn Japan
 LANTANA

Coemar
 CF 1200 Hard Edge
 Infinity Spot M
 Infinity Wash M iSpot 575
 iSpot Flex
 iWash 575
 iWash Flex
 NAT MM 4000
 NAT TM 4000
 ProSpot 250LX
 SuperCyc 2.4

Color Imagination
 SI-069A BEAM 230

Color Kinetics
 C-Series

CPL
 CPL-1113

Daan
 DPH-IP65-1810-Quad

DTS
 KATANA
 Nick NRG 801
 XR9 Spot

EHRGEIZ
 HELIOS+19Z

EK PRO
 BL2 Blinder
 E1 Profile
 E3 Spot
 E3 Wash
 EK ZOOM PAR
 K3 Spot
 K4 Beam
 K5 Beam
 LiteParPro12HX
 LiteParPro12QX
 R3 Beam Wash

Elation Professional
 Active Scan 250
 COLOR SPOT 575
 Design Spot 250
 Design Spot 575E
 FUZE PAR Z120 IP
 Platinum Spot 5R
 Platinum Spot 5R Pro
 Platinum Spot III
 Power Spot 250
 Power Spot 575
 Power Spot 575IE
 PowerWash 250
 Vision 250

ELIMINATOR LIGHTING
 STRYKER WASH

eLite
 64J-RGBW
 CS-60 LED
 E-PAR56LED mk2
 EL5 SPOT
 ELF-PAR46QUAD
 ELF-PAR64 HEX
 LED Par-363TRI
 Q-150
 QUADRA Par-120
 SL-1025
 SL-1035
 Tiny Indigo mk2
 Tiny LED Spot
 Tiny LED Wash
 Tiny ZOOM 7

ETC
 AR500
 ColorSource CYC
 ColorSource PAR
 ColorSource Spot jr
 SourceFourLED Daylight
 SourceFourLED Lustr+
 SourceFourLED StudioHD
 SourceFourLED Tungsten
 SourceFourLED2 DaylightHD
 SourceFourLED2 Lustr
 SourceFourLED2 TungstenHD
 SourceFourLED3
 SourceFourRevolution

FourLeaf
 PRO SLIMPAR

Futurelight
 MH-460
 MH-660
 PHS-250
 SC-780

GENI
 OBY-3
 OBY-5

GLP
 impression SpotOne
 impression X4 Bar 10
 impression X4 Bar 20

Gong International
 GB-COB300IP
 GM-15LED
 GT-915IP
 GT-1810IP ZOOM
 GY-420 MATRIX PAR
 LM-139 ZOOM WASH

Gtech
 Flash2501
 GT-15HPS
 GT-19CMY
 LT-250
 MANTA7

Haya
 HYP003FT

High End Systems
 AF1000
 Cyberlight
 Cyberlight CX
 Emulator
 ES-1
 Intellabeam
 SolaSpot
 SolaSpot Pro 1000
 SolaSpot Pro 1500
 Studio Color 575
 Studio Spot 575
 Studio Color 250
 Studio Beam
 Studio Spot 250
 Studio Spot CMY
 Technobeam
 Technobeam-i
 Technopro
 Technoray
 Trackspot
 Trackspot2
 xSpot

Hotion
 Event 200T
 EXT 740
 Mini Fresnel 50TZ
 Pant 60 Fresnel
 Pant Leko 60

i-Pix
 BB2
 BB4

IMRELAX
 IM-MH1915
 IMRELAX 300W LED BSW 3in1
 IMRELAX 1915 WashZoom

iSolution
 IC-4
 IS-3
 IS-4
 IS-6B
 IS-6S
 IR-4C
 IR-5B
 IR-5S
 IR-5C
 IR-6B (IR-6BD)
 IR-6S (IR-6SD)
 IR-7B
 IR-7S
 IM-7S
 IM-8S
 IM-250S

Ito Yoko
 LED PAR 4in1
 Moving PAR Light

LASERWORLD
 MicroNet Slim

LIGHT HOUSE LIMITED
 Blockmini12
 LIVE180PRO
 Zoom Par64 200W

LIGHT SKY
 F330 BEAM
 F330 SPOT
 F330 WASH
 S600 SPOT

LIVEGEAR
 LiZ-20C
 LiX4
 WB-515

Lumixon
 Color Par

Lumonic
 ilumo ZOOM LED Spot

MarsLite
 MS-CM05
 MS-WAV200

Martin Professional
 Alien 02
 Atomic 3000 LED
 Centerpiece
 Cycro 03
 Cycro 04
 Destroyer
 ELP CL
 ELP WW
 Exterior 200
 FiberSource CMY150
 FiberSource QFX150
 Imagescan
 MAC 101
 MAC 1200
 MAC 2000 Performance
 MAC 2000 Profile
 MAC 250
 MAC 250 Entour
 MAC 250 Krypton
 MAC 250+
 MAC 300
 MAC 301
 MAC 350 Entour
 MAC 500
 MAC 550
 MAC 600
 MAC 700
 MAC Aura
 MAC Aura XB
 MAC Encore Performance
 MAC III Profile
 MAC Quantum Profile
 MAC Quantum Wash
 MAC Viper Profile
 Magnum Pro2000
 MiniMAC Maestro
 PAL 1200
 PAL 1200FX
 Punisher
 Robocolor III
 Robocolor IIX
 Robocolor Pro400
 Roboscan 1020
 Roboscan 804
 Roboscan 805
 Roboscan 812
 Roboscan Pro1220CMYR
 Roboscan Pro1220RPR
 Roboscan Pro1220XR
 Roboscan Pro218II
 Roboscan Pro518
 Roboscan Pro918
 Robozap
 Robozap MSR1200
 RUSH MH 1 Profile Plus
 RUSH MH 6 Wash
 RUSH PAR2 RGBW Zoom
 Stagebar54

Memory
 PEGASYS Beam10
 PEGASYS BeamScan4
 PEGASYS BeamScan8
 PEGASYS BeamScan8w
 PEGASYS BeamScanW
 PEGASYS BeamSpot150
 PEGASYS C5
 PEGASYS C10
 PEGASYS G10
 PEGASYS Gfive
 PEGASYS Gtwo
 PEGASYS V4
 PEGASYS ZELDA RX
 PEGASYS ZELDA SPOT
 PEGASYS ZELDA WASH

Morpheus
 ColorFader

NITEC
 Hex-Par12
 ION Blast
 LITEBAR H9
 LITEBAR Q12
 LITEBAR T12
 Ripple LED Water
 Rollbar T10

Optikinetics
 Solar System
 Starlite 2G
 Starlite 5

Panasonic
 PT-DX100
 PT-DZ870

PC Lights
 Turbo 700W
 Turbo par 250

Philips
 SL eSTRIP 10 RGBW
 SL PAR 155 ZOOM RGBW LED
 SL PUNCHLITE 220
 SL WASH 180

PlayTech
 PlayTech LEDPAR
 PROPAR36LEDII
 SuperSpot 250
 SuperSpot 250II

PR Lighting
 Moon
 PILOT250
 PILOT575
 XL250
 XL575
 XL700
 XLED390
 XR350BWS
 XR440BWS

PRG
 BadBoy Spot Luminaire
 BestBoy4000Spot
 BestBoyWash

PROLIGHTS
 DIAMOND19
 PIXIEZOOM

Richa
 RL-MH007

Robe
 ClubScan 250 CT
 ColorSpot575AT
 ROBIN 100 LEDBeam
 ROBIN 300 LEDWash
 ROBIN 600 LEDWash
 ROBIN 1200 LEDWash
 ROBIN BMFL Spot
 ROBIN BMFL WashBeam
 ROBIN BMFL WashBeam EV
 ROBIN ColorStrobe
 ROBIN CycFX8
 ROBIN DLF
 ROBIN DLS
 ROBIN DLX Spot
 ROBIN Esprite
 ROBIN MegaPointe
 ROBIN MiniMe
 ROBIN MMX WashBeam
 ROBIN Pointe
 ROBIN SilverScan
 ROBIN Strobe
 Spot575XT
 Wash250XT
 Wash575XT

ROBERT JULIAT
 DALIS 860

Rosco
 I-CUE
 RevoPRO

SeeShow
 Beam Burst RGB3W

SGM
 GiottoSpot 400
 GiottoSpot 1200
 GiottoWash 1200
 P-5
 P-5 TW

Silver Star
 apariSPOT X3
 CYAN 2000XE mk2
 CYAN 6000XE
 CYAN 8000XE
 CYAN 12000XE
 CYAN 8000XS
 CYAN 18000XS
 ECLIPSE 1000 RGBAL
 ECLIPSE PRIME HEX
 GEMINI100XE
 GEMINI100XS
 INDIGO 3000XS
 INDIGO 4000XS
 Mini ParE
 MX-INDIGO 1000
 MX-INDIGO 2000
 MX-INDIGO 3000XE
 MX-INDIGO 5000
 MX-INDIGO 5000XE
 MYCYC
 MYNOVA
 PixiCYC2 mk2
 Pluto250
 Pluto350
 Pluto800XE
 Pluto2000XE
 Pluto4000XE
 ROXCYC TZ
 SOLAR2 ETZ
 SUPER SOLAR2 mk3
 TourZ CAM ETZ
 YG-LED101

Stage Evolution
 DJ Scan 250R
 LASER SCAN 300
 Ozone

STO STAR
 GLMO-7Z
 GLMO-SQ25
 GLP-184L
 GLP-245L
 STO STAR 1812Z

Syncrolite
 MX4
 SXL
 XL

Terbly
 GLW7QZ
 LPAR-7
 OK 60A

Topic Light
 TPL047

Topstar
 TSA004B

Trompo Lights
 SUPER BEAM

Ushio
 Indigo 400 LED

VariLite
 VL1
 VL2C
 VL4
 VL5
 VL5Arc
 VL6
 VL6C
 VL1000
 VL1000 Shutter
 VL2000 Spot
 VL2000 Wash
 VL2500 Spot
 VL2500 Wash
 VL2600 Profile
 VL3000 Spot
 VL3000 Wash
 VL3500 Spot
 VL3500 Wash
 VLM

Vello
 LED Mini Tri12

Vision Light
 LED BAR 401
 LED BAR 402
 LED PAR 201
 LED PAR 202
 Moving LED Par 102

Wilgex
 WJ-LM-2013

Wybron
 Cygnus Color Wash
 Cygnus Variable White

YAMAHA
 StarLite Mk3
 StarLite Mk5
