ウインドウ

型式
装置の型式（製品名）です。

ユニバース
Art-Net 上のアドレスです。
＜ネットワーク＞／＜サブネット＞／＜ユニバース＞を表します。
（ただし、副装置（Sub Device）の場合は、副装置番号を表示します）

DMX
DMX512 の先頭アドレス（チャンネル）です。
（DMX512 に対応していない装置では表示されません）

メモ
任意の短文を記入できます。
これはコンピューター上に保存されます。
UID とメモの対応は、ファイルから読み込み／書き出しできます。
（管理番号と同様）
メモ欄下部をマウスでドラグして、表示高さを変えられます。

装置の表示を並び替えるには、上記の「項目名」をクリックします。

項目の内容を変更しても、すぐには並び替えされません。
項目名を再度手動でクリックするか、装置の検出／喪失があると、改めて並び替えられます。

製品

表示する製品種別です。
ここで指定した種別に該当する製品（装置）だけが表示されます。
検出されていない種別は括弧で閉じて表します。
「すべて」では種別によらず、検出された全装置を表示します。
種別は RDM 規格で規定されたものです（PRODUCT CATEGORY）。

灯体	FIXTURE
付加装置	FIXTURE ACCESSORY
プロジェクター	PROJECTOR
特殊効果	ATMOSPHERIC
調光器	DIMMER
電力	POWER
舞台装置	SCENIC
データ	DATA
音響／映像	AV
モニター	MONITOR
制御器	CONTROL
テスト	TEST
その他	上記以外（OTHER、製造者特有）

項目

表示する項目種別です。

再表示
表示されている全項目の設定値を、装置から再度読み込みます。
（「製品」「項目」を変更した時も自動的に「再表示」します）

装置数
下記の書式で、装置数を示します。
＜一覧表示数＞／＜全装置数＞　（未完了装置数）

一覧表示数
一覧に表示している装置数です。
「製品」の設定で変わります。
全装置数
情報を取得完了した装置数です。
「製品」が「すべて」のときの「一覧表示数」と同じです。
未完了装置数
ネットワーク上で存在（UID）を検出した装置の内、情報の取得が未完了の装置数です。

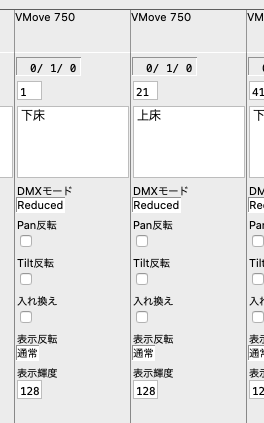

装置の表示幅
装置間の境界線を動かして、表示幅を変更できます。

副装置（Sub Device）
１つの装置内に、共通項目を備えるいくつかの「副装置」を持つ場合があります。
これは RDM 規格では「Sub Device」として規定されています。
（例：調光器（Dimmer Lack）内のいくつかの調光モジュール）
Rodem では、主装置（Root Device）の右側に続けて、副装置を表示します。
副装置では、「ユニバース」の代わりに「副装置番号」を表示します。
「副装置番号」は必ずしも連番とは限りません。

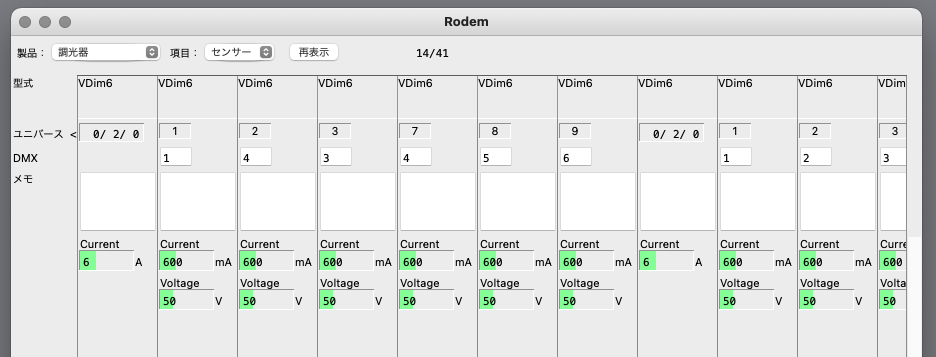

下図の例では、「VDim6」という装置１台につき、６つの副装置を持ちます。
