ムービング

ムービングライトを表現します。
メタルハライド光源を想定しています。
(光源の設定については、スポットライトの設定と同様です)



「移動時間」は、Pan あるいは Tilt の両端間を移動するのに要する時間です(単位は秒)。
「Pan角度」「Tilt角度」は、角度の変化範囲です。
中央を中心に、これらの設定の半分まで両方向に振ります。

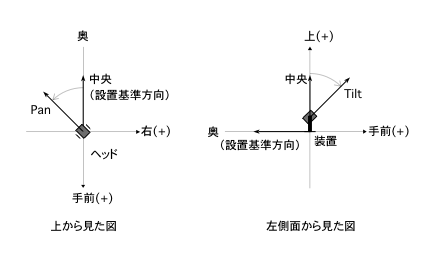

Tilt の中央(DMX 値 128.00)は真上を向きます。
これは装置配置の基準方向とは異なります。
Tilt が「-90 度」(かつ、Pan が「0」)のとき、設置の基準方向と同じです。

「光量チャンネル」は、光量を調節するための DMX チャンネルです(装置の DMX チャンネルからの相対値)。

「Panチャンネル」「Tiltチャンネル」は、Pan/Tilt を指定するための DMX チャンネルです(装置の DMX チャンネルからの相対値)。
これらは連続する 2 チャンネル分を使用し、16ビット動作をします。

設置位置は底面の中心位置とします。
そのため、光の出口は設置位置とは異なります。

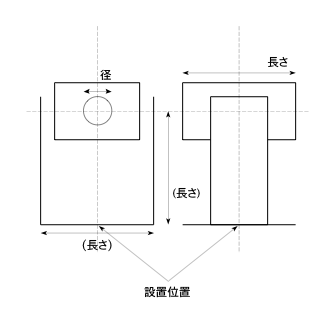

下図のような寸法で、概形を表現します。
