Quartz Composer パッチ プラグイン

Quartz Composer パッチ プラグインをインストールすることで、DoctorMX ネットワーク機能を介して、DoctorMX と Quartz Composer との間で DMX 信号をやり取りできます。
これにより、外部 DMX 機器から Quartz Composer パッチを操作したり、DoctorMX のキューシートやシーンメモリなどでシーケンスとして制御することができます。
（Mac OSX 10.5 以降で対応）

インストーラパッケージ　ダウンロード（QcDrMX.pkg.zip）




入力ポートおよび出力ポートとも、「0.0 ～ 1.0」の値を取ります。
このパッチの「入力ポート」（左側の列）への信号は、DoctorMX ネットワークを介して接続先に送られます。
一方「出力ポート」（右側の列）には、DoctorMX ネットワークを介して接続先から送られてくる信号が現れます。
このため、このパッチの入／出力ポート間には関連はありません。

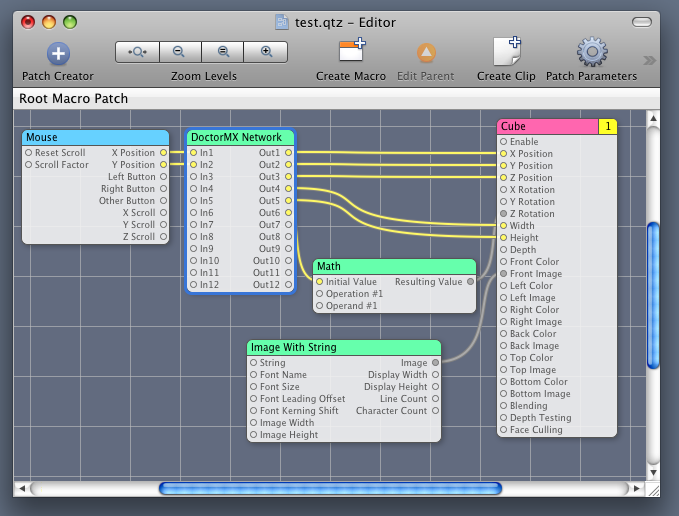

「DoctorMX Network」パッチを動作させるためには、いずれかの「Out」を、何らかの「Renderer」に接続して下さい。
「Renderer」直接でなくてもかまいません。
あるいは、いずれかの「Out」を「Publish」するのでもかまいません。

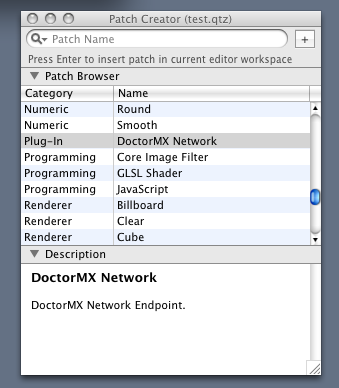

インストール後、「Plug In」の「DoctorMX Network」を追加します。

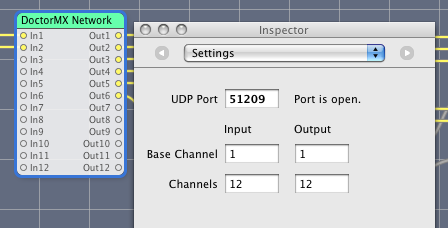

パッチ設定




UDP Port
このパッチのネットワークポート番号を設定します。
１台のコンピュータ内で DoctorMXの「ネットワーク」機能と接続する場合は、それぞれ異なるポート番号を使用します。
（このパッチ側では「51209」を通常の設定としています）
指定のネットワークポート番号が使用できる場合は、右側に「Port is open.」と表示します。
（他ですでに使用されているなどで使用できない場合は「Cannot use the port.」と表示します）

Base Channel
使用する先頭の DMX チャンネルを指定します。

Channels
使用する DMX チャンネル数を指定します。
（十数個以上のチャンネル数の追加／削除はかなり時間がかかりますのでご注意下さい）


DoctorMX からの接続

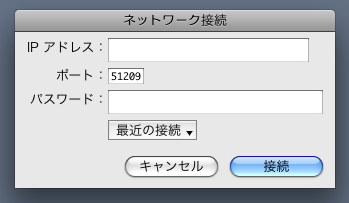

同じコンピュータ内で DoctorMX と Quartz Composer を接続する場合は、以下のように「IP アドレス」を空欄にします。
「パスワード」は使用しません。
