Analist ヘルプ

Analist ヘルプ

(c)2023 Yuji Kuwabara

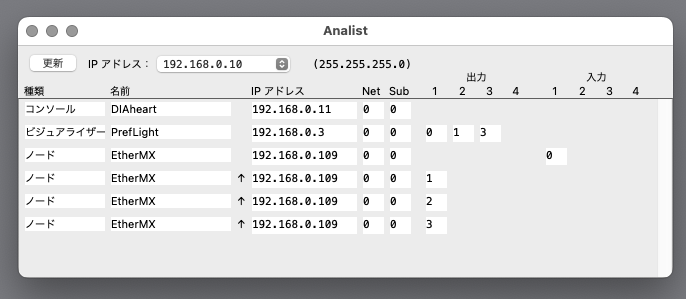

Analist（アナリスト）は、通信可能な Art-Net 機器を表示する、簡易アプリケーションプログラムです。

装置によっては情報を返さないこともあり得るので、すべての装置が表示されるとは限りません。

更新
装置を再検出します。

IP アドレス（コンピューターの）
Analist を実行しているコンピューターの「IP アドレス」および「サブネットマスク」を表示します。
複数の「IP アドレス」が使用できる場合、装置との通信に使用する「IP アドレス」を選びます。

原則として、「ネットワークアドレス」が一致する装置だけが表示されます。
また、それらどうしが通信可能です。
「ネットワークアドレスが一致」とは、「サブネットマスク」の「255」に対応する部分の「IP アドレス」が一致することです。
（この説明は正確ではありませんが、ほとんどの場合当てはまります）

通常の Art-Net では、「サブネットマスク」は「255.0.0.0」とします。
そして各装置の「IP アドレス」は「2.xxx.xxx.xxx」または「10.xxx.xxx.xxx」とします。

運用環境に応じて、コンピューターのネットワーク設定の変更が必要になる場合があります。

種類
装置の種類です。
（Art-Net の「Style」（スタイル））

名前
装置の名前（機種名）です。
ただし、識別子としての性格のものであり、機種名を適切に表しているとは限りません。
（Art-Net の「OEM Code」に対応するもの）

「種類」あるいは「名前」が未知（登録されていない）の場合、実際の値を 16 進数で表示します。

IP アドレス（装置の）
装置の「IP アドレス」です。

Net
Art-Net の「Net」番号です（0 〜 127）。
これは Art-Net バージョン3 以降で有効です。
それ以前の装置の場合、地色（灰色）で表します（0 に固定）。

Sub
Art-Net の「Subnet」番号です（0 〜 15）。

出力、入力
各ポートの「Universe」（ユニバース）番号です（0 〜 15）。

Bind（バインド）
Art-Net では、１つの装置内に複数の IP アドレス（副装置）を持つような構成があります（Bind）。
Analist では、それらを連続して表示します。
このうち１つの装置は「Root」（ルート）で、一番上に表示します。
他の装置は「Root」の下に続けて表示し、「↑」で関連を示します。

「Root」装置を検出できない場合は、仮の装置で表します。

検出結果のコピー
「編集」メニューの「コピー」で、検出結果をコピーできます。
弊社製「DIAheartSet」（および「ValenciaSet」）では、これを「ユニバースアドレス」設定に利用できます。
