リモレール　単３電池車両用キット　RR300

RR300 は、本来単３電池を使用する車両用のリモレールで、ユーザ様ご自身で赤外線センサを取り付けていただくキット形態の製品です。
ユーザ様にはハンダ付け用具および技術が必要です。

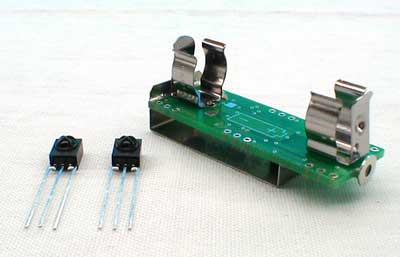

製品構成
単３電池車両用リモレール	１個
赤外線センサ	２個

（電池は付属しませんので、別途ご用意ください）

重量（電池装着時）：約 21g
（単３電池は約 22g です）




（以下の写真は単２電池車両用 RR200 のものです）
赤外線センサの取り付け方向は決まっています。
上から挿入した場合に、受光部が外側を向くようにする必要があります。



赤外線センサの取り付け位置は左右各３カ所、計６カ所あります（下図の赤で囲んだ部分）。
いずれか２カ所まで取り付けることができます。
足を長くする場合、他の金属部分と接触しないよう注意して下さい。

赤外線センサ取り扱い上の注意 赤外線センサの静電破壊を避けるため、人体、はんだゴテ等を接地した状態で取り扱ってください。 外形樹脂は導電性熱可塑性樹脂を使用しておりますので、他の金属部分と接触しないよう注意してください。 はんだ付けを行う場合、こて先温度320℃以下3秒以内、はんだごては45W以下のものを使用し、直接リードに応力を加えないようはんだ付けを行って下さい。 はんだ付けの際にこて先が外形樹脂にあたらないよう注意してください。
