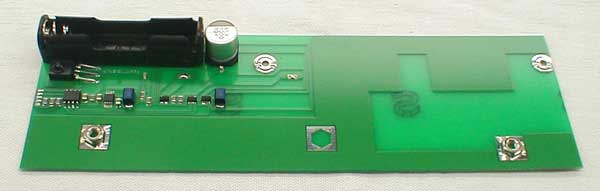

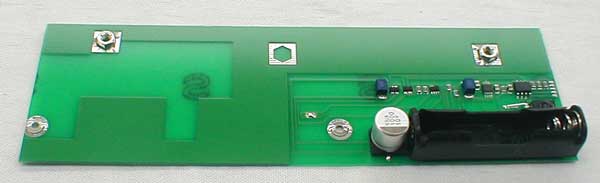

リモポイント キット 左分岐用基板 RPL00

RPL00 は、左分岐用リモポイントの基板(部品取り付け済み)で、ユーザ様ご自身で鉄道模型などへの応用にご利用いただくキット形態の製品です。
(分岐方向の違いは基板上の部品配置だけですので、鉄道模型での使用ではどちらでもご使用いただけます)
ユーザ様にはハンダ付け用具および技術、その他工具類が必要です。

製品構成
左分岐用リモポイント基板(部品取り付け済み)1個

電池は付属しませんので、別途ご用意ください。

寸法
幅  :160mm
奥行き:50mm
最大高:13.3mm (電池ホルダ。基板厚含む)
基板厚:0.8mm

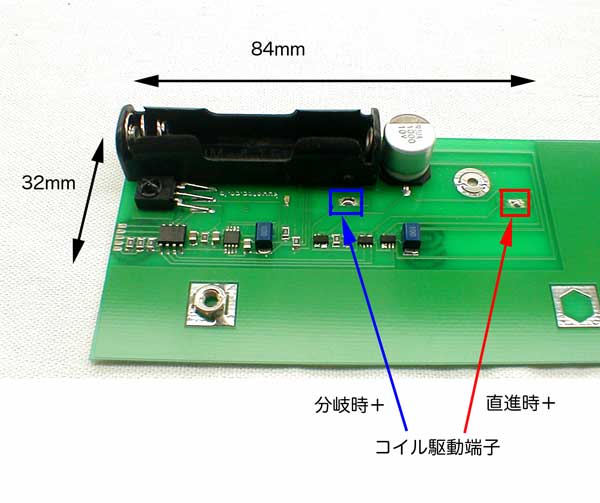

コイル駆動端子には 10V の短時間のパルス電圧が出力されます。
実際の動作に必要なのは下図に示す 84 x 32 mm の部分だけです。

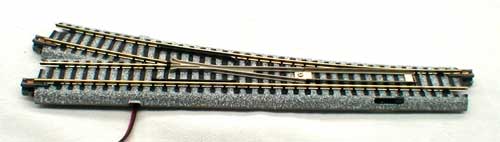

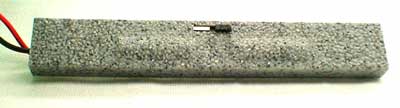

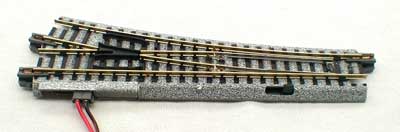

動作確認済み電動ポイント
