MIDI

DMX 信号と MIDI メッセージを相互変換します。

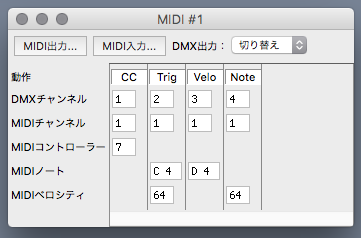

個々の DMX チャンネルと MIDI メッセージの対応を「パッチ」と呼ぶことにします。
パッチの設定は MIDI 入／出力の両方に共通に使用されます。
「パッチ」を追加するには、「編集」メニューの「パッチを作成」を選びます。
また「編集」メニューで切り貼り、ドラッグ／ドロップで並べ替えなどできます。

動作
各パッチごとに動作（変換のしかた）を設定できます。

DMX を MIDI へ変換する場合

CC（コントロールチェンジ）
DMX のチャンネル値（ 0 ～ 255（256 段階））を、MIDI のコントロール値（ 0 ～ 127（128 段階））に変換し、MIDI チャンネルコントロールメッセージとして出力します。
Trig（トリガー）
DMX のチャンネル値が 128 以上になると、MIDI ノートオンメッセージを出力します。
DMX のチャンネル値が 128 未満になると、MIDI ノートオフメッセージを出力します。
Velo（ベロシティー）
DMX のチャンネル値（ 1 ～ 255 ）を、MIDI のベロシティー値（ 1 ～ 127 ）に変換し、MIDI ノートオンメッセージとして出力します。
DMX のチャンネル値が 0 の場合、MIDI ノートオフメッセージを出力します。
Note（ノート）
DMX のチャンネル値（ 1 ～ 127 ）を、そのまま MIDI のノート番号（ 1 ～ 127 ）とし、MIDI ノートオンメッセージとして出力します。
DMX のチャンネル値が 0 もしくは 128 以上の場合、MIDI ノートオフメッセージを出力します。
（ノート番号 0 のノートオンメッセージを出力することはできません）
Prog（プログラムチェンジ）
DMX のチャンネル値（ 0 ～ 127 ）を、そのまま MIDI のプログラム番号（ 0 ～ 127 ）とし、MIDI プログラムチェンジメッセージとして出力します。
DMX のチャンネル値が 128 以上の場合は、出力しません。
DMX のチャンネル値が変化した時のみ出力します。
（一般的には、プログラム番号は 1 〜 128 で表示／指定されますが、ここでは数値に直接対応した 0 ～ 127 であることにご注意ください）
Altr（オルタネート）
DMX のチャンネル値が 128 以上になると、MIDI ノートオン／オフメッセージを交互に出力します。
DMX のチャンネル値が 128 未満になると、MIDI メッセージは出力せず、次にチャンネル値が 128 以上になるのに備えます。

MIDI を DMX へ変換する場合

CC（コントロールチェンジ）
MIDI チャンネルコントロールメッセージを入力すると、MIDI のコントロール値（ 0 ～ 127（128 段階））を、DMX のチャンネル値（ 0 ～ 255（256 段階））に変換します。
Trig（トリガー）
MIDI ノートオンメッセージを入力すると、DMX のチャンネル値を 255 にします。
MIDI ノートオフメッセージを入力すると、DMX のチャンネル値を 0 にします。
（ベロシティー設定は使用されません）
Velo（ベロシティー）
MIDI ノートオンメッセージを入力すると、MIDI のベロシティー値（ 1 ～ 127 ）を、DMX のチャンネル値（ 1 ～ 255 ）に変換します。
MIDI ノートオフメッセージを入力すると、DMX のチャンネル値を 0 にします。
Note（ノート）
MIDI ノートオンメッセージを入力すると、MIDI のノート番号（ 0 ～ 127 ）を、そのまま DMX のチャンネル値（ 0 ～ 127）に変換します。
MIDI ノートオフメッセージを入力すると、DMX のチャンネル値を 0 にします。
Prog（プログラムチェンジ）
MIDI プログラムチェンジメッセージを入力すると、MIDI のプログラム番号（ 0 ～ 127 ）を、そのまま DMX のチャンネル値（ 0 ～ 127）に変換します。
（一般的には、プログラム番号は 1 〜 128 で表示／指定されますが、ここでは数値に直接対応した 0 ～ 127 であることにご注意ください）
Altr（オルタネート）
MIDI ノートオンメッセージを入力すると、DMX のチャンネル値を 255 と 0 に交互に切り替えます。
MIDI ノートオフメッセージは使用しません。
（ベロシティー設定は使用されません）

MIDI ノート番号表記は、「C4 = 60」に対応しています。
機器（製造元）によって対応が異なる場合がありますのでご注意ください。

パッチの保存／読み込み

一連のパッチ設定はファイルに保存／読み込みできます。
また、「初期設定」（プリファレンス）として自動的に保存され、次回起動時に再現されます。

キューシートのスナップショットには、各 MIDI 機能の
　パッチ
　MIDI 出力ポートの使用／不使用
　MIDI 入力ポートの使用／不使用
　DMX 出力
が記録されます。

使用する MIDI 入出力ポートは記録／再現されません。
これはコンピュータの使用環境ごとに、利用できる MIDI 入出力ポートが異なるためです。
複数の MIDI 機能を使用すると、各ウインドウには添字（#1、#2、#3、...）が付加されます。
この MIDI 機能は、最後に指定された MIDI 入出力ポートを添字ごとに記録しておき、起動時には添字に対応した MIDI 入出力ポートを使用します。

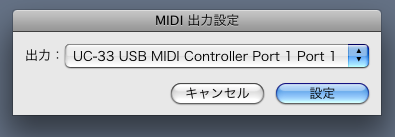

MIDI出力...
この MIDI 機能への DMX 信号入力（流れ図では上から）を出力する、MIDI 出力ポート（装置）を設定します。
「キャンセル」を押すと MIDI 出力ポートを使用しなくなります。
MIDI 出力ポートを使用中は「MIDI出力...」ボタンが「押し下げられた」状態になります。

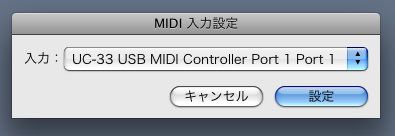

MIDI入力...
この MIDI 機能で使用する、MIDI 入力ポート（装置）を設定します。
「キャンセル」を押すと MIDI 入力ポートを使用しなくなります。

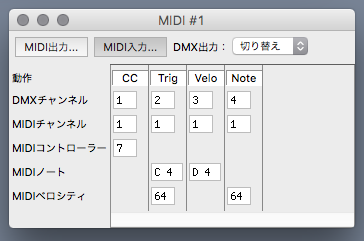

MIDI 入力ポートを使用中は「MIDI入力...」ボタンが「押し下げられた」状態になります。

DMX出力
この MIDI 機能の DMX 出力（流れ図では下へ）を指定します。
（パッチで指定されていない DMX チャンネルは素通りします）

DMX入力
この MIDI 機能への入力（流れ図では上側）。
MIDI入力
MIDI 入力ポートからのデータ。
切り替え
MIDI 入力ポートを使用しているときは「MIDI入力」、それ以外は「DMX入力」。
ミックス
この MIDI 機能へのDMX入力と、MIDI 入力ポートからのデータのうち大きい方のレベル。

MIDI メニュー

検出
これが選択されていると、受信した MIDI メッセージに基づいて、選択されているパッチの設定を変更します（MIDI チャンネルなど）。
各パッチの「動作」に応じて使用するのと同じ種類のメッセージのみ使用します。

オールノートオフ
全 MIDI チャンネル（1 〜 16）の全ノート（0 〜 127）の MIDI ノートオフメッセージを出力します。
（完了まで約２秒要します）
また、「動作」が MIDI ノートメッセージに関わるパッチの DMX チャンネル値を「0」にします。
（MIDI から DMX への変換）

MIDI 機能の識別名
「識別名」として、MIDI 出力動作中は「出」、MIDI 入力動作中は「入」を表示します。
