Art-Net

Art-Net の送受信をします。




Net、Sub-Net、Universe

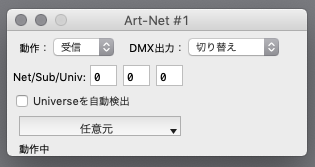

Art-Net の Net、Sub-Net、Universe(ユニバース:系統)を指定します。
本機能では、Net、Sub-Net、Universe を組み合わせて、個々の「ユニバース」を区別するものとします。

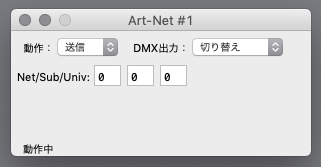

動作

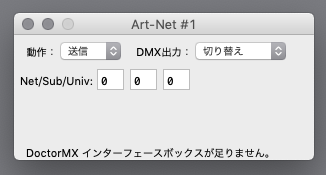

何らかの理由で動作できない場合は、ウインドウ下部にメッセージを表示します。




DMX出力
本機能の出力(流れ図の下側)を指定します。

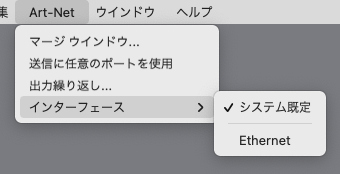

Art-Net メニュー




マージ ウインドウ
マージ方法設定ウインドウを開きます。



「マージ」(merge:併合)は、異なる発生元からの DMX ディマーデータ(通常の照明制御用データ、スタートコード 0)を、チャンネルごとに併合します。
ここでの設定は「動作」が「受信」の時のみ有効です。

マージ方法には があります。

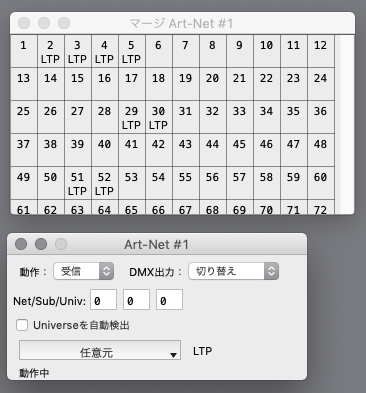

「マージ ウインドウ」内に、チャンネルごとのマージ方法を示します。
「HTP」の場合は空白になります。
チャンネルごとのコマをクリックして切り替えます。
1つでも LTP に設定されているチャンネルがある場合、Art-Net 機能ウインドウに「LTP」と表示されます。

複数の「Art−Net」機能が同じユニバースで「受信」している場合、それらのマージ設定を合成してマージします。
それらの「Art−Net」機能は同じマージ結果を受信します。
マージ設定を合成した結果、1つでも LTP のチャンネルがある場合、Art-Net 機能ウインドウに「LTP」と表示されます。
(例)
「Art−Net #1」のチャンネル1 が LTP
「Art−Net #2」のチャンネル2 が LTP
に設定され、ともに同じユニバースを「受信」動作している場合、
チャンネル1 と 2 が LTP でマージされた共通の結果が、「Art−Net #1」および「Art−Net #2」に受信されます。


送信に任意のポートを使用
Art-Net では、特定の UDP ポート番号を通信に使用するよう規定されています。
同じコンピューター上で、Art-Net の受信を行う他のアプリケーションプログラムを併用する場合、この UDP ポート番号を使用することができなくなります。
これが選択されていると、「Art-Net 機能」を送信だけで使用する場合、任意(規定以外)の UDP ポート番号を使用します。
弊社製ソフトウェア(Rodem など)同士であれば、Art-Net 通信用 UDP ポートを同時に使用できます。
(順次対応予定)


インターフェース
1台のコンピューターで複数のネットワーク インターフェース(例えば Ethernet と WiFi)を同時に使用している場合、送信に使用するインターフェースを明示的に指定します。
「システム既定」は、システムによる通常のインターフェース選択動作(優先度)になります。


参考

Art-Net では、手動設定が不要な「静的アドレス」を用いる方法として、各機器の IP アドレスを
  2.xxx.xxx.xxx
 10.xxx.xxx.xxx
 (xxx は機器ごとに重複しない値)
のいずれかにするように規定されています。
この場合、ネットワークマスクは
 255.0.0.0
とするように規定されています。

機器によっては、任意の IP アドレスを設定できたり、DHCP(Dynamic Host Configuration Protocol)による自動割り当てに対応している場合もあります。

いずれにしても、コンピューターの IP アドレスもこれらと同様のネットワークアドレスに合わせる必要があります。
