MIDI 出力
DIA core には、MIDI 信号を出力する機能があります。
MIDI 出力を使用するには、「
設定ファイル
」に記述する必要があります。

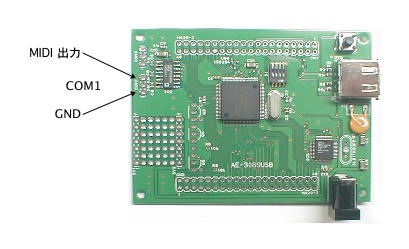

コネクタ
ピン番号
端子
機能
COM1
3
通信ポート1 送信
MIDI 出力

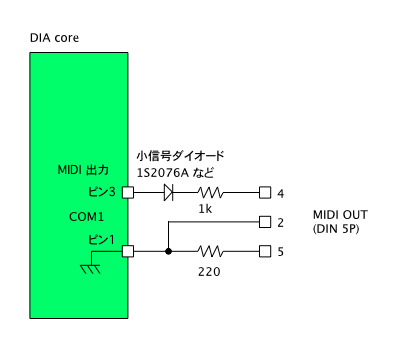

参考回路
この回路は、なるべく簡単に MIDI 出力を実現するものです。
標準的な回路とは異なるので、うまく受信できない MIDI 機器もあります(MIDI 入力から電源電流を取るものなど)。
