MindForceは、信頼できる「IBVA」のハードを用いた
Windowsプラットフォーム向けの脳波測定/解析システムです。

パッケージ・セットのご案内 オプション・消耗品のご案内 IBVA について


 販売終了いたしました。
 オプション・消耗品のみ販売しております。

 ‥‥意外と思われるかも知れませんが、今まで簡単に脳波を測定するシステムが、Windows プラットフォーム向けには殆ど存在しませんでした。複雑で高価なもの、専門的すぎるものが殆どで、広範囲な研究や実験には不向きな商品が多かったのです。

 MindForce は、IBVA のスタッフが開発した、Windows プラットフォームで脳波の解析行うシステムです。IBVAで実績のあるハードを使っていますので、取り扱いは簡単ですが、高度な脳波解析が可能です。
 ソフトウェアには、あらゆる条件での解析が可能なように、同じデータを複数の条件で観測できる工夫が施されています。また、高速フーリエ変換により精密にFFT解析された脳波は、最新の3D CG技術を用いて表現され、用途に応じた表示方法を選択できる特徴があります。


・扱いやすいハード
 信頼できる実績を持つ IBVA ハードを使っていますので、取扱はとても簡単です。付属ヘッドバンドには、衛生的なディスポーサブルタイプの電極(センサー)が付いており、この部分で微弱な脳波をとらえます。データは専用トランスミッタからレシーバへ無線で送られるため、わずらわしいコードに頭を悩ませることはありません。レシーバは付属のケーブルでパソコンに接続するだけです。トランスミッタとレシーバ間は、約10m以上離れても安定したデータ送受信が可能です。

 パソコンにレシーバを2台接続することで、2ch 分の脳波を観測できます。右脳と左脳の動きを測定したり、二人分の脳波を比較しながら一度に観測できるため、様々な研究にも対応可能です(2ch基本セットが必要です)

実績あるハードを
使っています‥‥



 トランスミッタには、脳波データを音声信号で出力するミニジャックも搭載されており、レシーバ側には音声信号をデコードするテープインターフェイスを装備しています。これらを利用すると、被験者の様子をビデオカメラで撮影しながら、音声トラックに脳波の音声信号を同時録音したり、その後映像を再生しながら同時刻の脳波を観測するなど、広い分野への応用が考えられます。
・高度なFFT解析能力
 IBVA同様、MindForce は脳波をFFT解析し、分かりやすく3D表示する能力を持っています。しかし一口に3D表示と言ってもさまざまあり、観測方法によって複数の表示結果を求められる場合が有ります。
 MindForce には、FFT解析時の観測がスムーズに行われるよう、時間や周波数ごとに区切った表示、ワイヤーフレーム、そして、より立体的に描く表示方法が用意されています。これらを上手に使い分けることで、同じ脳波を複数のウィンドウで表示させ、観測したいポイントをより詳しく見る事ができます。
 解析時に使用するスペクトル窓関数は、Rectangle、Hamming、Hanning、Triangle (Bartleft)、Blackman、Welch の6種類を用意しており、精密さを要求される観測にも応えられることでしょう。
 MindForce の3D表示は非常にスムーズです。しかも、マウス操作で思い通りの角度に回して眺めることが出来ますし、移動やズームも思いのまま行えます。
 脳波は、指定した区間(周波数、時間)での表示が可能で、ピーク部分にインジケータを表示させることもできます。このインジケータは第1〜第3ピークまで自由に設定できますので、絞り込んだ区間での観測に非常に役立ちます。

短い時間の脳波表示を行い、第3ピークまでを表示した例。ピークは色別に分かれています。

・RawData(生データ)の表示
 現在のデータをより詳しく知るために、MindForce はRawData(生の…FFT解析前のデータ)の表示が可能です。これは、専門的な研究を行ってる方には非常に重要な機能です。
 MindForce では、1プロットあたり128〜1024ポイントで観測することが可能で、その表示範囲は最大で100プロットにも及びます。また、データはウィンドウの幅に応じて可変することもできます。


ご注意!!  MindForce は、データを数値で出力することはできません。

プロットごとの番号、時間が表示され
幅や高さは自由に可変できます。
・ヒストグラム表示も可能です
 周波数ごとの電圧をバーグラフで表す Histogram(ヒストグラム)表示は、MindForce には標準で搭載されています…高価な解析システムだけの物ではありません!
 グラフは、特定範囲内の平均値やピーク、そして現在の状態を切り替えて表示できるほか、異なる条件のウィンドウを何種類も開くことができます。また、バーグラフはウィンドウごとに、上下左右の4方向への表示が可能です。

Average、Current、Peak表示が可能です。
・用途に合わせたパッケージ
 MindForce はIBVA 同様、用途に応じたパッケージをご用意しています。標準的な1ch基本セットでは、一人分の脳波を観測できますが、右脳や左脳の脳波を分けて観測したり、二人分の脳波を同時に観測したい場合は、2ch基本セットをお選びいただけます。

USB-シリアル変換器
「USA-19HS」

 MindForce はシリアルポートを搭載したパソコンでご利用いただけるパッケージ内容ですが、米KEYSPAN社製USB-シリアル変換器「USA-19HS」(MindForceでの動作確認済み)を別途お求めいただければ、USBポートしか搭載していないノートパソコンなどでも、シリアルポートを増設することができます。

1ch基本セット

2ch基本セット
・MindForce 仕様

必要動作環境
Microsoft社の Windows 95/98/Me/2000/Xp などが快適に動作するCPUやRAM、ハードディスク、CD-ROMドライブ、シリアルポート(USBポートのみの場合、「USA-19HS」をお求めください)などを搭載したコンピュータ。

トランスミッタ仕様
電源:9Vアルカリ電池(連続8時間稼働)または、9Vマンガン電池(連続2時間稼働)
外形寸法:W94 x H57 x D26 mm
重量:105g(電池含む)
対応周波数:275、295(標準)、315MHz
音声信号出力端子付き

レシーバ仕様
電源:パソコン本体より供給
外形寸法:W82 x H31 x D126 mm
重量:135g
対応周波数:275、295(標準)、315MHz
テープインターフェイス
接続用シリアルポート(Mini-DIN 8pin)

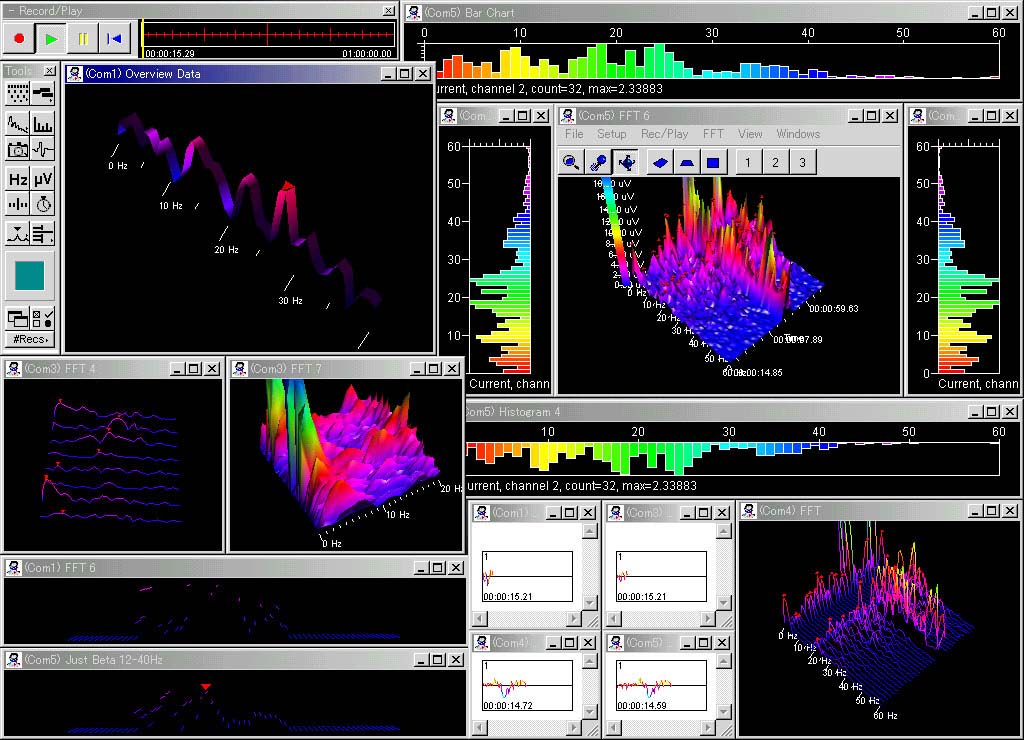

MindForce スクリーンショット(1027 x 740)

クリックすると拡大表示されます。
*...IBVA、MindForce は、医療認定を受けた脳波計ではありません。
